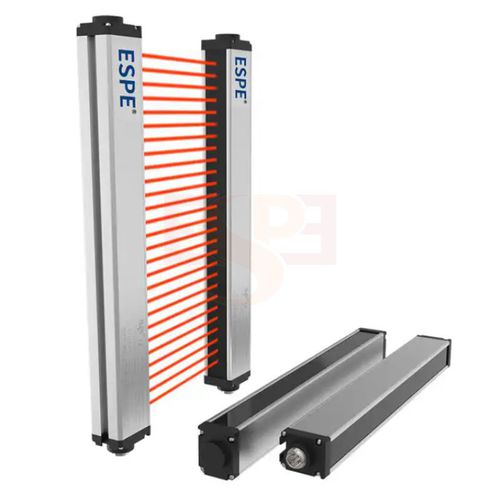

測定ライトカーテン ESCL series

マルチビーム柵タイプ赤外線

特徴 1.RS485またはRS232通信機能を搭載、標準Modbusを採用し、上位コンピュータとの通信が可能。 2.アナログ量出力, 0~5 V/ 0~10 V/ 4~20 mA. 3.検出か測定に適当。 4.検出距離が超長く、正確な位置合わせが容易。 5.精度が高く、性能が良い。 1.動作原理 ESCLシリーズ測定＆検出ライトカーテンは、エミッタとレシーバで構成されています。エミッタは直接レシーバに光を放出し、ライトカーテンシステムを形成します。不透明な物体がライトカーテンの感知領域に入ると、光線の一部が遮られ、受光器が光を受光できない。ESCLシリーズ測定・検出ライトカーテンは同期スキャンを採用し、遮られたチャンネルを識別します。 まず、エミッターチャンネルが光パルスを送信し、受信機が光パルスを受信します。受信が終了すると、次のチャネルのスキャンを開始し、すべてのスキャンの完了まで。スキャン周期が終わると、システムはどのチャネルの光が通り、どのチャネルの光が中断されたかを記録し、系統的な定義に従って信号を出力する。信号はアナログの量信号またはデジタル量信号である場合もあります 2.制御出力方法 a.オンオフ出力NPN出力。 b.内部（または外的な）調整スイッチか遠隔コントローラーが中断される光ビームの aspecific 数を置くのにライト カーテンからの信号の出力があるただ使用することができます。 c.c.空白検出に適用した場合、光ビームが通過した時のみ出力信号があります。
