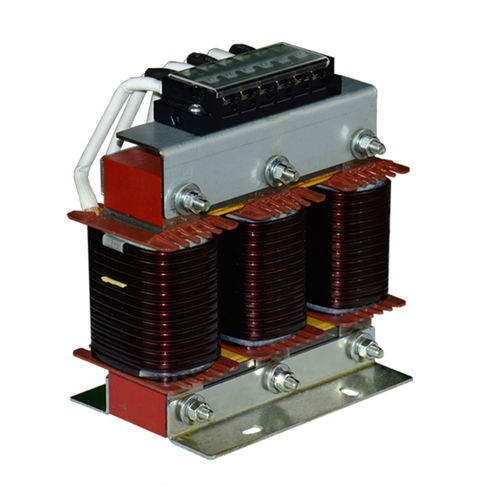

負荷チョークコイル SKS-OCL-0040-AL/4-2

磁気巻フェライト

ロードリアクタ 負荷リアクトルSKS-OCLシリーズは、電気機器に直列に設置し、交流回路に特定の制御インピーダンスを導入します。このシリーズをACドライブの出力側に適用することで、突入電圧の抑制、突入電流とピーク電流の低減、実力率の改善、系統高調波の抑制、出力電流波形の改善などを実現します。ライン・リアクターは出力リアクターとも呼ばれる。 負荷リアクトルの材料特徴 柔軟な材質選択：使用周波数に応じて、ケイ素鋼、フェライト磁性体、アモルファスコアを選択できます； 優れた特性：巻線構造により、直流抵抗が小さく、電磁力に強く、短時間で過負荷に耐える。 信頼できる性能：F級絶縁材料を採用し、厳しい使用条件でも製品が信頼できる性能を維持できる。 低ノイズ：低磁束密度で設計され、リアクトルの線形性が高い、強力な過負荷シートにより、リアクトルのノイズが低い。 このシリーズの特徴 評価される作動力: 380V/690V/1140V 動作周波数: 50/60Hz 現在の範囲：5-1600A 実用周囲温度: -25℃-50 絶縁耐力：コア巻線、AC 3000V/50Hz/5mA/60秒でdemageのフリー（工場出荷時のテスト） 絶縁抵抗：コア巻線、DC 1000V、抵抗> 100Mオーム 騒音：65dB （リアクターから水平に 10 メートル離れたポイントで測定されるべき）よりより少し 保護等級IP00 絶縁クラスF/H 規格GB 19212.1-2008GB/T1094.6-2011 負荷リアクトルの応用 インバータ、モータ用
