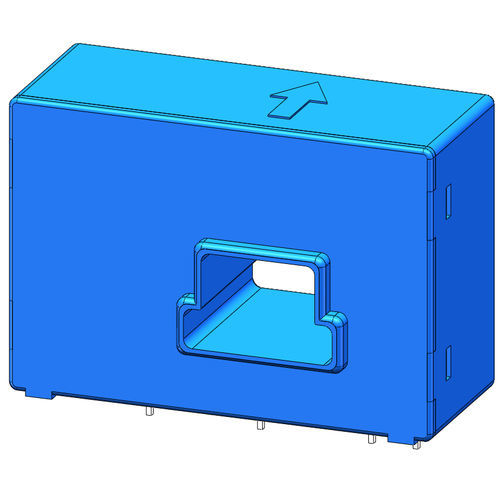

閉ループホール効果電流センサー SCB31

製品詳細
SCB31シリーズのクローズループホール電流センサーは、ホール効果の原理に基づく新世代のクローズループ電流センサーであり、電気絶縁条件下で直流、交流、パルス電流およびその他のさまざまな不規則な波形電流を正確に測定できます。銅接続用の四角形の穴があり、インバーター、電源、DCパネル、溶接機などで広く使用されています。

技術データ

• 定格RMS電流 (Ipn): ±100AT / ±200AT
• 測定範囲 (Ip): 200AT / 420AT
• 道路抵抗 Rmax: 20~80Ω / 12~70Ω
• 出力電流: ±50mA / ±100mA
• ターン比: 1:2000
• 測定抵抗: 40Ω
• 動作電圧: DC ±12V または ±15V (±5%)
• 精度 @ Ta=25°C: ±0.5% FS
• 直線性 @ Ta=25°C: ±0.1% FS
• オフセット電流: < ±0.2mA / < ±0.1mA
• オフセット温度特性: < ±0.2%/°C
• Voの熱ドリフト: 典型値 ±0.1mA, 最大 ±0.5mA / 典型値 ±0.05mA, 最大 ±0.25mA
• Di/Dt追従精度: >100A/us
• 帯域幅: DC ~100kHz
• 応答時間: < 1uS
• ヒステリシスオフセット: < 0.5mA (if=F.S. 0<--- --->定格RMS電流)
• 耐電圧: 3kVrms/50Hz/min
• 電流消費: 10mA + 出力電流
• 動作温度: -40~+125°C
• 保管温度: -40~+125°C

寸法 (mm)

• サイズ誤差: ±0.5mm
• 一次開口部: □17*4.5+13*6.5mm
• ピンポイント出力: □0.64*0.56mm*4, 推奨PCBカットアウト: 0.9mm
• IP指示方向は電流の正方向です
• 誤った配線はセンサーを損傷する可能性があります

特徴 / 技術仕様

• クローズループホール効果電流センサー
• DC、AC、パルスおよび不規則な波形電流を測定
• 電気絶縁
• 銅接続用の四角形の穴
• 用途: インバーター、電源、DCパネル、溶接機
• 定格RMS電流: ±100AT / ±200AT
• 測定範囲: 200AT / 420AT
• 出力電流: ±50mA / ±100mA
• ターン比: 1:2000
• 動作電圧: DC ±12V または ±15V (±5%)
• 精度: ±0.5% FS
• 直線性: ±0.1% FS
• 帯域幅: DC ~100kHz
• 応答時間: <1uS
• 動作温度: -40~+125°C
