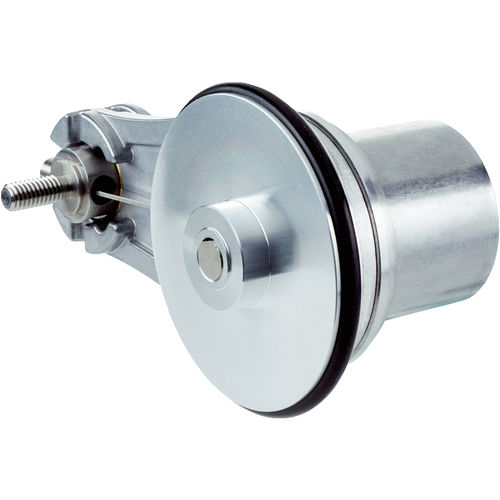

走行距離計 DBV50 series

コンパクトで設置深さの浅い省スペースの測定ホイールシステム 測定面の凹凸を補正する大きなスプリング移動量と高い押し付け力 スプリングプリテンションの設定が簡単で繰り返し可能 過負荷からスプリングを保護するため、スプリングトラベルを制限することでシステムの故障を防止 エンコーダをスプリングアームに取り付けるための様々なオプションにより、様々なアプリケーションに高い適応性 高ラジアル荷重の高信頼性エンコーダによる信頼性の高い動作 多数の電気インターフェース、接続と分解能のための設備 柔軟性が高く、取り付けが容易なコンパクトな測定ホイールシステム DBV50測定エンコーダは直線運動測定用の測定ホイールシステムです。DBS50インクリメンタルエンコーダ、直径200 mmのアルミ製測定ホイール、スプリング式アームで構成されています。最大分解能は1パルスあたり0.08mmです。スプリングアームの最大スプリングトラベルは14mm、最大スプリング力は20Nで、スプリングのプリテンションを繰り返し設定できる便利なプリテンション設定機能を備えています。スプリングのトラベルリミッターはスプリングの過負荷を防ぎます。エンコーダは回転可能で、スプリングアームの両側に取り付けることができます。測定ホイールシステムは、多数の電気インターフェース、接続設備、および分解能で提供することができます。 一目でわかる エンコーダは30°単位で回転 エンコーダはスプリングアームの両側に取り付け可能、ホイールは上下からサポート 調整可能なスプリングプリテンション アプリケーション 応用分野 位置測定
