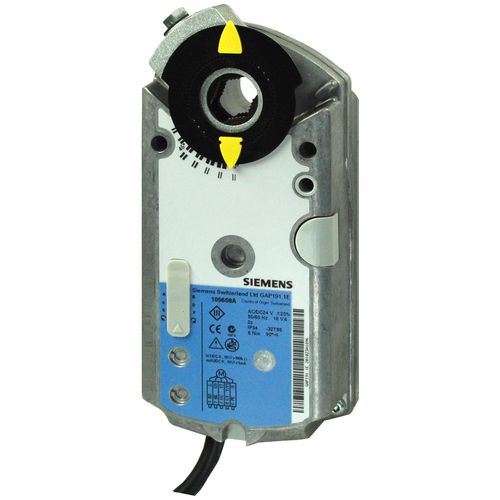

電気機械式ダンパー用アクチュエータ GAP191.1E電動式回転式90°
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電気機械式, 電動式
- 動作
- 回転式, 90°
- 保護クラス
- IP54
- その他の特徴
- DC, 調整可能, 変調, 堅牢, アルミニウム製, アナログ, クラッチ遮断, インジケーター付
- トルク
6 Nm
(4.43 ft.lb)- 電圧
24 V
- 常温
最少: -32 °C
(-26 °F)最大: 50 °C
(122 °F)- 回転角度
90 °
- 作動時間
2 s
詳細
製品説明
識別情報
製品番号：GAP191.1E
在庫番号：BPZ:GAP191.1E
保証：60か月
GTIN：7612914074867
書類（抜粋）
アクセサリ（抜粋）
特性 / 技術仕様
- ダンパー用高速回転アクチュエータ、可動角90°、定格トルク6 Nm、位置決め時間2 s
- 自己センタリング軸アダプタ：軸径6.4...20.5 mm／角軸6.4...13 mm、最小軸長20 mm
- 位置表示、調整可能な機械式ストップ、手動操作用ギア解除ボタン
- ダイキャストアルミ製ハウジング、接続ケーブル0.9 m、保護等級IP54；屋内（風雨から保護された場所）取付け向け
識別情報
製品番号：GAP191.1E
在庫番号：BPZ:GAP191.1E
保証：60か月
GTIN：7612914074867
書類（抜粋）
- データシート：Fast running actuators for air dampers GAP19..
- EN14175-6 証明書 HLBHA00200 - Damper
- EN14175-6 証明書 HLBHA00250 - Damper
- RCM Supplier's Declaration GAP…
- CE Declaration GAP...
- UKCA Declaration of Conformity GAP..
- Damper Actuator Laboratory（環境宣言）
- EPD Type II with LCA - OpenAir™ - Electromotoric Rotary Damper Actuators
- 取付説明書：Rotary-type actuator GAP..1E, GNP..1E
アクセサリ（抜粋）
- ASK75.3 — 回転式/直線式ダンパーアクチュエータ用保護アクセサリ（防塵・防撥水）
- ASC77.1E — GCA、GBB、GIB、GMA、GEB用エンドストップ取付キット
- ASC77.2E — GCA、GBB、GIB、GMA、GEB用ダブルエンドストップ取付キット
特性 / 技術仕様
- トルク：6 Nm
- ダンパー面積：1 m²
- 回転角：90°
- 消費電力：30 VA、22 W；待機時消費電力：5 W
- 位置決め時間：2 s
- ケーブル長：0.9 m
- 制御信号：DC 0(2)...10 V、0(4)...20 mA
- 保護等級：IP54
- 使用周囲温度：-32…50 °C
- 媒体温度：-32…50 °C
- 使用時周囲湿度：95 % r.h.
- 寸法（W x H x D）：81 x 192 x 63 mm
- 動作電圧：AC/DC 24 V
- ヒューズ：6 A
- 位置フィードバック：DC 0…10 V
- 補助スイッチ：0
- フルサイクル数：60000
- 定格サージ電圧：800 V
- 動作方式：Type 1
- 汚染度：3
- 取り付け場所：屋内（風雨から保護された場所）
