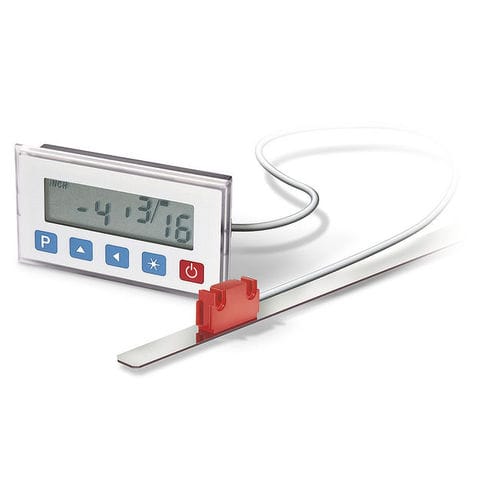

電子ディスプレイ MA503/2
準絶対値、主電源独立型液晶表示器、表示精度10μm
プロファイルMA503/2。
最大表示精度10μmまたは1/64インチ
繰り返し精度は最大±0.01mm
小数点・分数インチ機能付き低消費電力LCD
読書間隔≤2 mm
インクリメンタル測定・リセット機能
直接参照/オフセット値入力
バッテリバッファメモリ
バッテリー動作
MS500Hセンサープラグ式
機能 - 技術データ - 追加情報
ハウジングデザイン - ビルトインハウジング、プラスチック製 - スイッチボードカットアウト 92+^'8 x 45+^'6
電気データ
機能 - 技術データ - 追加情報
動作電圧 - 3 V DC - 逆極性保護
消費電流 -220 pA - 3 V DC時
表示/表示範囲 - 低消費電力LCD、高さ~13 mm - 小数点以下~10 pm、インチ端数~1/64インチ
- -1999999 ... 1999999 -
バッテリーモニタリング - <1.1 V - 低ワットシンボル
接続タイプ - 内蔵バッテリーコンパートメント - 電源
システムデータ
機能 - 技術データ - 追加情報
分解能 - 0.01、0.05、0.1、1 mm - プログラム可能な角度表示
- 0.001、0.01、1/16、1/32、1/64インチ
システム精度 - ±(0.1 + 0.01 x L) mm、mのL - atTu = 20=C
- ±(0.05 + 0.01 x L) mm, L in m - atTy = 20 = C, オプション
繰返し精度 - ±0.01mm - ±1 デジット
旅行速度 - £5 nVs
環境条件
機能 - 技術データ - 追加情報
周囲温度 - 0 ...60 =C -
保存温度 -10...70 =C
相対湿度 - 95% - 結露不可
EMC - EN 61000-6-2 - 干渉抵抗/不干渉
- EN 61000-6-4 - 放出された干渉/放出
保護カテゴリ - デバイス全体でIP40 - EN 60529
- IP54(前面) - EN 60529
---
