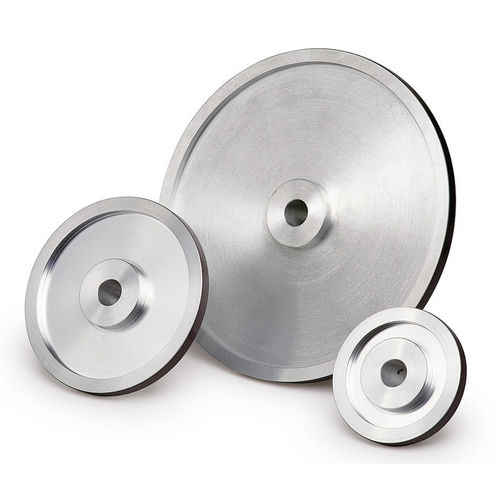

輪形マグネット MR320

マグネットリングMR320 恒久的に接続されたフランジ付きインクリメンタルコードリング、ポール長3.2 mm プロファイルMR320。 簡単な中空軸取付 保護等級IP67のロータリーエンコーダシステム（MSK320との組み合わせ 最大5000パルス/回転（20,000単位 参照点をオプションとした場合 機械データ 特徴 技術データ 追加情報 フランジ アルミ 寸法表 ポール数 - 100 - 150 - 180 - 250 直径 D [mm] - 100 - 151 - 181 - 253 円周 [mm] - 320 - 480 - 570 - 800 スピード [min'1] - £4680 - £3120 - £2630 - £1870 システムデータ 機能 - 技術データ - 追加情報 ポールの長さ - 3.2 mm システム精度 - ±0.1 = - atTu = 20=C 測定範囲 - 360= - 測定範囲 パルス/レボリューション 区画数 - 100 - 150 - 180 - 250 センサーのスケーリング 20 - 2000 - 3000 - 3600 - 5000 ファクター16 - 1600 - 2400 - 2880 - 4000 10 - 1000 - 1500 - 1800 - 2500 8 - 800 - 1200 - 1440 - 2000 5 - 500 - 750 - 900 - 1250 4 - 400 - 600 - 720 - 1000 1 - 100 - 150 - 180 - 250 この表はMR320とMSK320の組み合わせに適用されます。 環境条件 機能 - 技術データ - 追加情報 周囲温度 -20 ...70 =C
