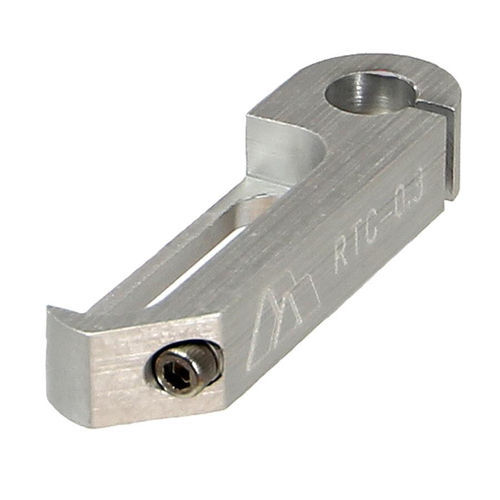

クランプ RTC

RTCシリーズは、実験室のセットアップでロッドやデバイスを正確に位置決めし、安全に取り付けるために設計されたユニークな回転/翻訳クランプです。この低プロファイルクランプは、各軸に独立したロックスクリューを備えており、回転と翻訳の独立した調整を可能にします。PRまたはMPRシリーズのロッドを保持するように設計されており、取り付け面のどこにでも配置できます。専用の取り付けネジにより、ユーザーはデバイスを固定し、クランプロックスクリューを使用してその回転位置を微調整できます。水平アプリケーションの場合、RTC-0.5はBB-1.0またはBB-5.0ベースの垂直面に取り付けることができます。RTC-0.5は、幅広い機械的または電子デバイスの取り付けに最適です。RTC-Aシリーズのアダプターは、8-32タップまたはクリアランス、および1/4-20タップまたはクリアランスで利用可能で、3個入りのパッケージで提供されます。これらのアダプターは、適切な取り付け穴を持つ任意のデバイスをRTC-0.5に取り付けるのを容易にします。たとえば、RTC-A3をDT100-3のベースに取り付けることで、顕微鏡プラットフォームに簡単に取り付けられる低プロファイルマニピュレーターの組み立てが可能になります。

製品の特徴

• ユニークなデザイン
• 低プロファイル
• 1/4-20および8-32アダプター
• 真空対応バージョンあり

特性 / 技術仕様

• 回転軸と翻訳軸用の独立したロックスクリュー
• PRまたはMPRシリーズのロッドに対応
• BB-1.0またはBB-5.0の垂直面を含むさまざまな表面に取り付け可能
• アダプターの利用可能性：8-32タップ/クリアランス、1/4-20タップ/クリアランス（RTC-Aシリーズ）
• アダプターパッケージ：3個セット
• 機械的または電子デバイスの取り付けに最適
• 顕微鏡プラットフォーム用の低プロファイルマニピュレーターを組み立てるために使用可能
• 直径オプション：.312in、.50in
• 測定単位オプション：メートル法、インペリアル
