DCモータ制御装置 SDC2

ステッピング閉ループ

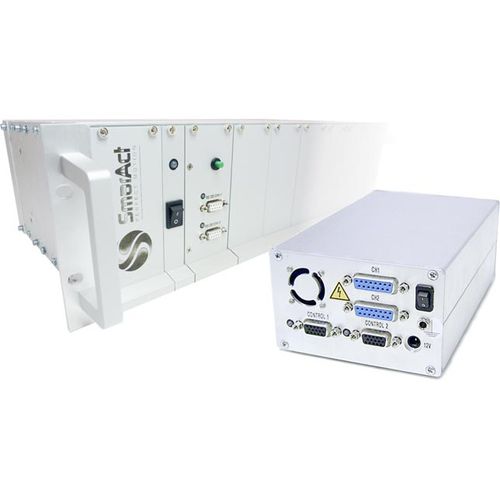

SDC2 SDC2制御システムは、ステッピングモータのようにSmarAct Piezoステージを駆動することを可能にします。 ステップ方向制御システムSDC2は、圧電ステージをステッピングモータで駆動することを可能にする低レベル制御システムですが、非常に高分解能です。 SDC2コントローラの標準入力はステップ信号と方向信号です。 したがって、SmarAct ステージのパフォーマンスから利益を得ることができ、独自の制御環境へのわずかな変更しかありません。 各ステップについて、指定された方向に閉ループ制御された位置の増分が実行されます。 ステッピングモータコントローラにポジションを提供するために、SDC2は直交信号フィードバックをサポートしています。 この製品ラインのコントローラは、ラックマウント型モジュール、卓上エンクロージャ、または既存の電子機器に統合するためのOEMシングルボードコントローラとして入手できます。 SDC2 互換ステージスティックスリップドライブ付きSmarAct ステージ コントローラモジュールあたり2チャンネルフィードバック ループオープンループ、クローズドロップ センサーサポートL、S ポジションフィードバック直 交フィードバック（A、B、インデックス）、リミット（+/-）、ホーム、ターゲットがステージインターフェイス1x DSUB 15に達しました。インターフェイスステップ/DIR 5 V TTLまたはオープンコレクタ RS232（ASCII 電源12... 24V、60W（テーブルトップ）、最大600W（19インチラック） ハウジングシングルコントロールボード（-OEM）、テーブルトップ（-TAB）、19インチラックモジュール（2-12チャンネル、-MOD） ソフトウェアおよびドライバSDC2構成プログラム Windows用
