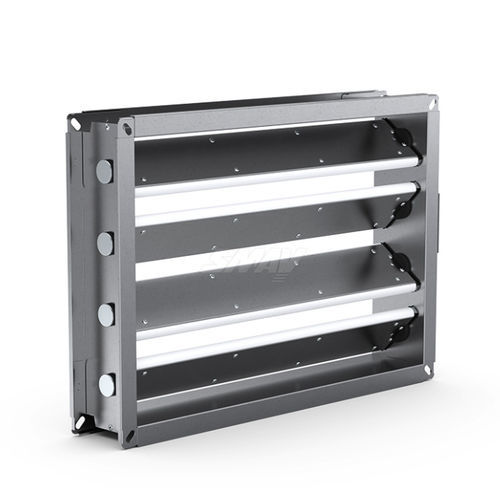

流量調整用エアダンパー PWIIS-N

手動式電動式長方形

長方形のマルチブレードダンパーで、後方または同時のブレードは気流制御または閉鎖に使用されます。手動または電動アクチュエータで制御します。 エアハンドリングユニットまたは壁に設置することができます。ダンパーの設計は、EN-1751に準拠した漏れクラス2または4を保証します。ブレード端に取り付けられた特別なシーリングインサートが高い完全性を保証します。それぞれのブレードは、レバーとタイロッドの後方配置システムによって駆動されます。 設計 PWIIS-Nダンパーのハウジングとブレードは、ステンレス板金で作られています。スリーブシール付きの特別なインサートがブレードの端に取り付けられています。ブレードはEPDMガスケットで全長にわたって取り付けられています。ブレードの両側、インサートの内側には、スチール製リベットでブレードと接続されたスチール製アクスルが埋め込まれています。ブレードには、グラスファイバー強化PP製の滑り軸受が装備されています。 製造バージョン ドライブ T1 - アクチュエータ付きダンパー T2 - 手動機構付きダンパー T3 - 車軸延長型ダンパー（アクチュエーター取り付け用）
