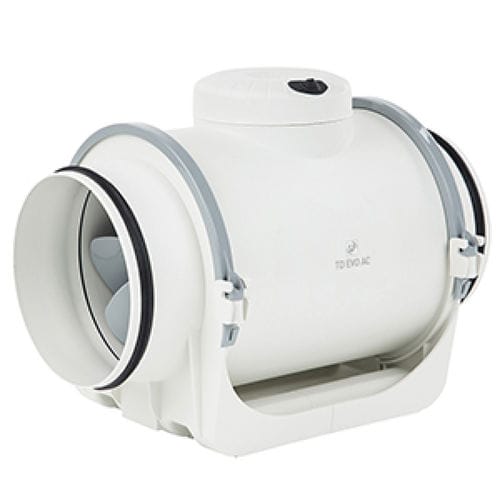

ダクトファン TD-EVO Series

IP44混流空気循環用

円形ダクト用の薄型インライン型ミックスフローファンのラインナップです。 7種類の直径からなり、210～1840m3/hの流量範囲をカバーします。 ユニークなデザインのサポートブラケットにより、隣接するダクトを解体することなく、モーターとインペラアセンブリを取り付けまたは取り外すことができます。 強靭な強化プラスチックで作られた薄型のコンパクトなケーシング。 インペラ、ガイドベーン、アウトレットディフューザーの設計を最適化し、性能向上と低騒音を実現しました。 本体とサポートブラケットの間にダブルインジェクションシールを採用した気密構造で、空気漏れを防ぎます。フランジ部にはゴムパッキンを採用し、ダクトとの気密性を高めています。 モーターとガイドベーンの間にサイレントブロックを設け、モーターの振動を抑え、回転数を調整する際にも低騒音化を図っています。 モーター 3速単相ACモーターを搭載しています： - 220-240V 50/60Hz、クラスF、IP 44。 - 高速回転時には電圧による速度制御も可能です。 - 手動リセット付きサーマルプロテクション。 - 使用温度：-20/60ºC。
