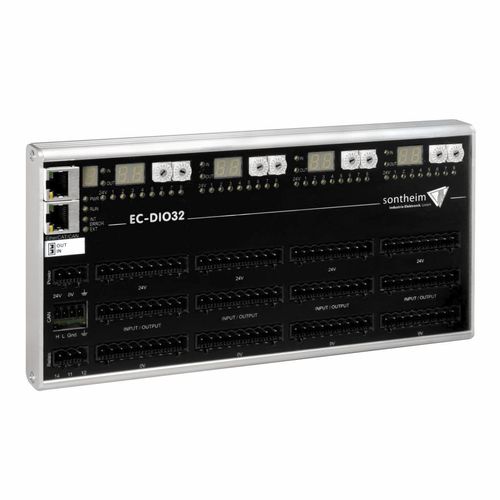

デジタル入出モジュール EC-DIO32

イーサネットCANopenオフセット

アルミニウム製のモジュールは非常にコンパクトで、トップハットレールへの取り付けが可能です。すべてのインターフェースは、フロントパネルから素早く簡単に利用することができます。 接続技術 3線式接続技術により、すべてのセンサーとアクチュエーターをモジュールに直接接続することができます。フェニックスクランプを使用することで、シンプルかつ非常に堅牢な接続を実現し、EC-DIO32は非常に高い耐久性とプロセスセーフを実現しています。デバイスの各IOブロックは電気的に絶縁されており、個別に電圧が供給されます。したがって、安全ドアなどの緊急停止回路の動作のために、1つのモジュールに異なる電圧を印加することができます。 フィールドバスインターフェース EtherCATおよびCAN用の2つのRJ45ソケットがモジュール上にあり、Ethernetパッチケーブルを介して他のモジュールと簡単に接続することができます。このように、モジュールを分散して使用することも可能です。 信号処理 IOブロックの設定可能性により、このデバイスは信号処理に全く新しい可能性を提供します。ユーザーは、モジュールの使用とマシンネットワークの設計の両方を自由に選択することができます。 マイコン 入出力に加えて、センサの取得、アクチュエータの制御、EtherCATプロトコルを処理する強力なマイクロコントローラを搭載しています。さらに、安全機能としてリレー接点（チェンジオーバー）を使用することができます。 診断機能 様々な診断オプションにより、EtherCATネットワークに理想的なソリューションとなります。ブロックの電源は、個々の入出力のレベルだけでなく、アナログモードでも読み出すことができます。また、出力のデジタルモニタリングも実装されています。
