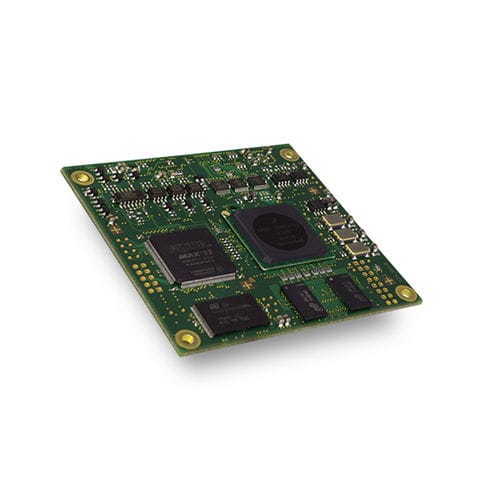

FPGAインターフェイス カード CIN

イーサネットCAN産業用

産業用信号処理アプリケーションの通信ソリューションとして、ソントハイムのCANアダプタのボードバリエーションモデル。 ISO 11898に準拠した合計4つのCANインタフェースに加え、CANシングルワイヤ2チャネルとデジタル入出力各8点を搭載しています。さらに、周辺コンポーネントの制御用にEthernetとI²Cが統合されています。非常にコンパクトな設計のため、CINはお客様固有の回路基板にピギーバック・バリエーションとして搭載することが可能です。最終的には、CANからEthernetへのゲートウェイ/ブリッジとして使用することも可能です。 レベル測定 この機能により、CANレベルをアナログ的に読み込むことができ、例えば、車両や機械の故障診断が可能となります。特に、短絡などによりネットワークからデータが失われた場合に重要です。 エラーフレーム検出 この機能により、CINはCANネットワークにおけるデバッグと診断を引き継ぐことができます。このインターフェースは、エラーフレームを検出し、内部メモリにカウントする独自のロジックを備えています。これにより、ネットワーク内のステーションによるメッセージの破損など、散発的なエラーを検出することができます。
