銅および銀合金銅磁石ワイヤまたは連続転置銅ケーブルは、すべてのWaukesha® 動力変圧器の巻線導体に使用されます。 継続的に転置された銅ケーブルは、損失とホットスポット温度を最小限に抑え、短絡性能を改善してよりコンパクトな巻線を生成するために使用されます。
すべての巻線は円形同心タイプで、最大の耐障害性を提供します。 高電圧、低電圧および三次巻線は、連続ディスクまたはらせん巻線設計のみを使用します。 この構造は、最大の強度と短絡耐能力を提供し、予測可能性を高め、負荷および過負荷に対するホットスポット温度を低くします。
循環電流損失を最小限に抑えるために、複数の導体連続ディスクおよびらせん巻線が巻線全体に転置されます。 最先端の設計技術は、巻線に最大のインパルス強度を提供し、電圧応力を最小限に抑えるために使用されます。 電圧応力分布を制御するために、ラインエンドディスクにも特別な設計上の配慮が行われます。
アンペア回転バランシング技術は、半径方向の漏れ磁束を最小限に抑え、軸方向の短絡力を最小限に抑えるために使用されます。 導体絶縁により、絶縁寿命を異常に短縮することなく、平均巻線温度上昇 65 ℃、ホットスポット温度上昇 80 ℃ での連続運転が可能です。

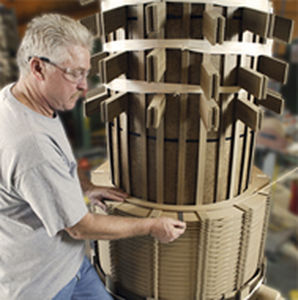

冷却ダクトは、特殊な高密度プレスボード断熱材で作られたキー付きラジアルスペーサーによって巻線内のディスク間に形成される。 これらのスペーサは、巻線と高い短絡強度のための軸方向支持を提供するために列に整列されています。
---
