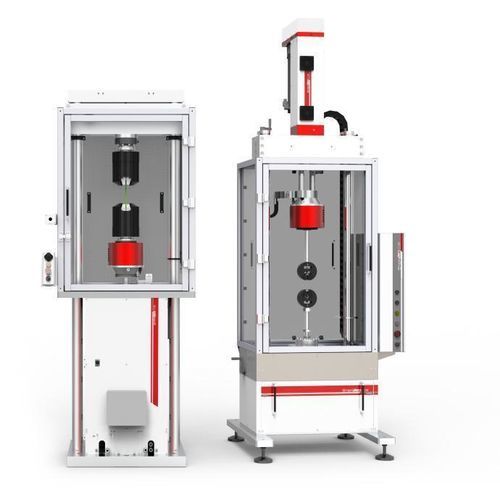

ねじり試験機 BV series

トルク疲労PCにより制御可能

製品概要
軸方向荷重とねじり荷重を組み合わせた試験用に設計されたBVシリーズは、材料および部品の包括的な機械的評価を実現します。最大230 Nmのトルクを含む幅広い荷重容量で提供され、コンパクトで剛性の高い設計と、各種アクチュエータ（EAおよびUD）の統合に対応する柔軟性を備えています。

特長

• 最大トルク：230 Nm
• 2軸以上の同期した電動機械式軸の制御
• 回転絶対位置エンコーダ（統合）
• 24ビット高分解能データ収集
• リモート制御対応
• 分離された独立した制御ステーション
• グラフィカルなTest Centerインターフェースによる簡易で柔軟な試験管理
• 各種グリップ、専用試験アクセサリ、ロードセルの豊富なラインナップ
• ひずみゲージや環境試験室との統合が可能

試験種別

• 軸方向‑ねじり（複合）
• 静的試験
• 動的試験（ねじり疲労および複合荷重疲労を含む）

用途

• 材料試験（金属、プラスチック、ポリマー — ねじり疲労および破壊試験）
• 医療分野（インプラント、骨および軟組織の機械的特性評価、外科器具の試験、インプラント/ワイヤ/ネジ）
• 自動車（ドライブシャフト、ゴム部品、ファスナ、サスペンション部品 — 疲労試験）
• 航空宇宙（複合材料、構造部品、複合荷重下での疲労解析）

BV series - モデル概要（メートル法）
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
連続トルク | 15 Nm | 25 Nm | 45 Nm | 55 Nm | 80 Nm | 135 Nm | 160 Nm
動的トルク（正弦波疲労） | 20 Nm | 35 Nm | 60 Nm | 80 Nm | 100 Nm | 170 Nm | 230 Nm
試験速度 | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
静的軸荷重（最大許容） * | 15 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN
動的軸荷重（最大許容） * | 10.5 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN
冷却方式 | 空冷 | 空冷 | 空冷 | 空冷 | 空冷 | 閉回路水冷 | 閉回路水冷
最大回転数 | ±10000 *（全モデル共通）
回転絶対エンコーダ | 統合（全モデル）

BV series - モデル概要（インチ系）
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
連続トルク | 132.76 lbf·in | 221.27 lbf·in | 398.28 lbf·in | 486.79 lbf·in | 708.06 lbf·in | 1194.85 lbf·in | 1416.12 lbf·in
動的トルク（正弦波疲労） | 177.01 lbf·in | 309.78 lbf·in | 531.04 lbf·in | 708.06 lbf·in | 885.07 lbf·in | 1504.63 lbf·in | 2035.67 lbf·in
試験速度 | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
静的軸荷重（最大許容） * | 3372.13 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf
動的軸荷重（最大許容） * | 2360.49 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf
冷却方式 | 空冷 | 空冷 | 空冷 | 空冷 | 空冷 | 閉回路水冷 | 閉回路水冷
最大回転数 | ±10000 *（全モデル共通）
回転絶対エンコーダ | 統合（全モデル）

注意
* 上位値は要問い合わせ

仕様

• 最大動的トルク：230 Nm
• 最大試験速度：最大350 rpm（モデルに依存）
• 最大許容静的軸荷重：最大50 kN（モデルに依存）
• 最大許容動的軸荷重：最大35 kN（モデルに依存）
• 連続トルク範囲：15 Nm〜160 Nm
• 動的（疲労）トルク範囲：20 Nm〜230 Nm
• 冷却：空冷（小型モデル）または閉回路水冷（大型モデル）
• 最大回転数：±10000（標準、上位値は要問い合わせ）
• 回転絶対エンコーダ内蔵
• 24ビット高分解能データ収集およびTest Centerグラフィカルインターフェースによる試験管理
• 環境試験室、ひずみゲージ、各種グリップ・アクセサリと互換
