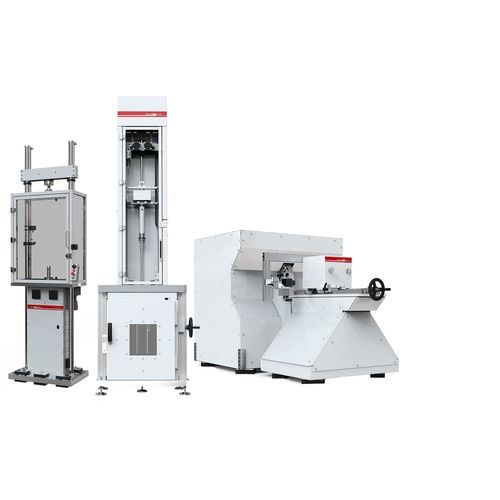

ホプキンソン バー

概要
高ひずみ率試験は、急速かつ強度の高い荷重下での材料の挙動を評価します。STEP Labのシステムは、自動車・航空宇宙・材料研究向けに衝撃を再現し、最大30 m/s、静的/動的荷重最大150 kNでの引張・圧縮試験を可能にします。温度管理試験用の気候室を追加でき、マルチアクチュエータ構成にも対応します。

特長

• 最大荷重: 150 kN
• 最大速度: 30 m/s
• HCF試験（High Cycles Fatigue）対応設計
• サードパーティ製高速DICカメラと統合可能
• 高信頼性の試験実施
• マルチアクチュエータまたは単一モード運転
• 動的荷重は最大200 kN（システム依存）
• 豊富なアクセサリ群
• メンテナンス不要
• 簡易設置（Plug&Play）
• 低消費電力

試験種類

• 高速
• 圧縮
• 引張
• 衝撃

用途

• プラスチック
• 金属
• 複合材料

適用分野・研究領域

• 準静的条件から1000/sまでのひずみ速度での金属、複合材料、ポリマーの特性評価
• 高ひずみ率衝撃下での航空宇宙部品の累積損傷解析
• 自動車事故などの衝撃シミュレーション
• パラシュートコードやシートベルトの引張衝撃試験
• 部品の軽量化検討

アクチュエータとシステムファミリー
高速変形試験機は高動的電気アクチュエータ（リニアモータ）を採用しています。用途別にUDシリーズ（疲労）、HUD（耐久性および高連続動的荷重）、XUD（短時間試験で非常に高い加速度）などのシステムファミリーが用意されています。

規格

• ASTM D3763
• ASTM D638-5
• ISO 8256-2
• ISO 6603-2
• ISO 26203-2
• ISO 18872
• ISO 11343
• SAE International J2749

備考
システムはTest Center controllerによる力・変位の閉ループ制御、24ビット高解像度データ取得に対応し、最大8軸の制御・同期構成まで設定可能です。様々な構造物に設置でき、柔軟な幾何学構成をサポートします。

仕様 / 技術仕様

• 最大試験速度: 最大30 m/s
• 典型的な最大静的/動的荷重: 150 kN（システム依存）；特長では動的荷重最大200 kNを示す
• ひずみ速度能力: 最大1000/sまでの特性評価
• UDシリーズ: 疲労試験最大2 m/s、10G
• HUDシリーズ: 動的試験最大6 m/s、45G
• XUDシリーズ: 動的試験最大6 m/s、90G
• 駆動方式: 高動的リニアモータ
• 制御: Test Center controllerによる力・変位の閉ループ制御
• データ取得: 24ビット高解像度
• 軸数: 最大8軸の制御・同期
• アクセサリ: 温度試験用気候室装着可能；高速DICカメラと統合可能
• 設置: Plug & Play
• メンテナンス: メンテナンス不要を主張
• エネルギー: 低消費電力
