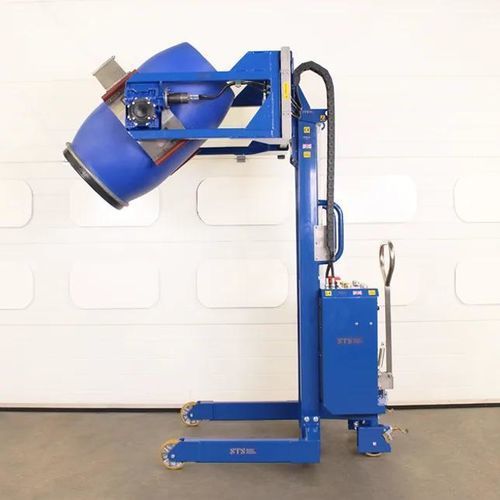

電動・油圧傾斜ステーション STE01-RRH01

バッテリー式ドラム缶移動式

概要
50〜220リットルの鋼製、プラスチック、紙製ドラムの取り扱い用に設計された、パワークランプ内蔵の電動ドラムリフター。頻繁な産業用途を想定し、持ち上げ、クランプ、回転の各機能を電動で行い、最小限の手作業で倒しやライン供給を可能にします。

主な特長

• 電気保護：緊急停止、キー式電源アイソレータ、シリコンブーツ付操作ボタンを備え規格に準拠した電気回路。
• 油圧式クランプに圧力計を装備し、揚重時の保持圧を監視可能。
• 定格荷重（SWL）：300 kg。
• 機能：電動昇降、電動クランプ、電動回転；移動は手動の押し/引き。
• オンボード80 Ahバッテリー×2が電動油圧ポンプを駆動；230 Vスマート充電器付き。
• デジタルバッテリー状態計、操作しやすいコントロール、緊急停止および着脱式キー。
• 標準の揚程/傾倒高さ：1500 mm（例：205 Lドラムで15°時1470 mm、30°時1400 mmのクリアランス）。
• 直径Ø280〜600 mm対応の柔軟なゴムクランプパッド；パレットの角から持ち上げる設定も可能。
• 低転がり抵抗のリアホイールステアリング、両後輪にフット式駐車ブレーキを装備。
• 最大高さ1000 mmまでのドラムを取り扱い可能。

利点

• 手作業による取り扱いリスクを低減し、作業現場の安全性を向上。
• 電動機能によりドラム処理サイクルを短縮。
• 異なるドラム形状や工程レイアウトに合わせて調整可能。
• パレットからの取り上げが可能で、保守が容易かつ長寿命設計。

アップグレードとオプション

• オンボード電源で動作するロードセル式計量システム（デジタル表示、精度 ±0.1 kg）
• クリーンルームやGMPエリア向けのステンレス（304）モデル、振動研磨仕上げおよびめっき油圧ラム/チェーン付き。
• 特定のパレット/機械寸法に合わせた脚寸法の変更対応；カスタム脚図面を提供。
• 伸縮式デュアルマストによる拡張ストローク仕様（例：より高い傾倒クリアランスのために>2800 mmなど）。
• 長距離移動向けの電動駆動オプション。
• ゾーン1/2/21/22対応のATEX適合空気圧式バリアント（帯電防止部品、Ex文書一式あり）。

ビデオとメディア
電動パワークランプドラムティッパー、アダプタおよびステンレス仕様を示す製品/アクセサリ動画を用意；希望に応じて提供可能。

仕様 / 技術データ

• 定格荷重（SWL）：300 kg
• 機能：電動昇降、電動クランプ、電動回転、手動押引移動
• 電源：オンボード80 Ahバッテリー×2が電動油圧ポンプを駆動；230 Vスマート充電器付き
• 操作：シリコンブーツ付きボタン、緊急停止、着脱式キー、デジタルバッテリーメーター
• 揚程：1500 mm（標準）
• 傾倒クリアランス：15°で1470 mm / 30°で1400 mm（205 Lドラムの例）
• 対応ドラム：鋼、プラスチック、紙製ドラム、50–220 L（MAUSERドラム含む）
• クランプヘッド：圧力計付き油圧定荷重クランプヘッド；ハンズオフ取り扱い
• 回転：ギアボックス駆動により180°まで完全反転可能
• 構造：軟鋼フレーム、ステンレス製アームカバーとクランプパッド
• 表面処理：軟鋼はグリットブラスト処理；ステンレスはアクアブラスト＆バイブロ研磨；下地塗装およびポリエステル粉体塗装（RAL 5010）
• 保護：耐衝撃性ポリカーボネートガード
• 脚寸法：内側跨ぎ幅850 mm；外幅1080 mm
• 車輪：前輪固定 Ø160 mm（アルミセンター、PUタイヤ）；後輪ティラーステア Ø160 mm、フットパーキングブレーキ付
• 移動に要する力（例）：<15 kg
• 対応ドラム径：280–600 mm；最大ドラム高さ1000 mm
• 騒音：<76 dBA
• 適合：CE / UKCA
