機械式カメラアダプタ TS-MS-01 series

USBモジュール式

製品概要
本アダプターはCCDカメラおよびデジタルカメラを各種顕微鏡に取り付けることを可能にします。信頼性の高い日本の光学技術により設計されたTS-MS-01は、収差を補正し画面端まで鮮明な像を実現します。

主な特長

• 高性能光学設計：色収差、像面湾曲、歪曲を補正（レンズ構成：5群8枚）。
• 視野全体で明瞭で歪みの少ない画像取得が可能。
• 目盛（Ø19 mm、厚さ1 mm）取付可（目盛は付属しません）。
• 幅広い顕微鏡に対応：生物・金属顕微鏡用双眼管 Ø23.2 mm、実体顕微鏡用双眼バレル Ø30 mm、Cマウントバレル。
• Cマウントカメラでのライブ撮影に対応。適切なカメラでUSBカメラ撮影も可能。
• カメラ機種に合わせた微細な画像サイズ調整機構で倍率をわずかに変更可能。

製品データ
P/N | 製品名 | 同梱品 | 重量 (g) | 価格 (JPY、税別)

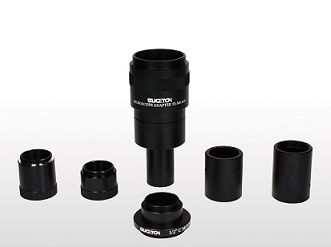

TS-MS-01 | 顕微鏡アダプター基本セット | 顕微鏡アダプター；1/2" CCDカメラ用アダプター；Cマウントバレル変換アダプター；30 mmレンズバレル変換アダプター；六角レンチ（1.27）；マイナスドライバー（2.4）；収納箱；取扱説明書 | 542.8 | 58,500
TS-MS-01A | 一眼レフデジタルカメラ用アダプター（使用にはTS-MS-01が必要） | TS-MS-01のアクセサリーとして販売 | 77.2 | 20,000
TS-MS-01B | Cマウントカメラ用バリフォーカルズームアダプター（使用にはTS-MS-01が必要） | TS-MS-01が必要 | - | 近日発売
TS-MS-01-SET1 | TS-MS-01基本セット + TS-MS-01A | TS-MS-01 + TS-MS-01A | 620 | 78,500

顕微鏡アダプター仕様
レンズ構成 | 光学倍率 | F.L. | NA | 面平坦度 | 製造国
5G8E | 1.9X | 92.53 mm | 0.025 mm | 面平坦度：90%以上* | 日本
*画像の90%以上をピント合わせできることを意味します。

使用上の注意 / 追加情報
使用例は一眼レフ装着例やCCDカメラ設置図を示しています。製品画像にはカメラ装着状態やサンプル画像が含まれます。各種カメラ系を取り付ける専用アクセサリーやカメラマウントアダプター（各種マウント用のTマウント等）が用意されています；これらはTS-MS-01システムでの使用を前提としており単体では使用できません。

技術仕様

• 型番 / シリーズ：TS-MS-01シリーズ（TS-MS-01、TS-MS-01A、TS-MS-01B、TS-MS-01-SET1）
• レンズ構成：5群8枚（5G8E）
• 光学倍率：1.9X
• 焦点距離（F.L.）：92.53 mm
• NA / 開口仕様：0.025 mm
• 面平坦度：90%以上
• 製造国：日本
• 同梱品（TS-MS-01）：1/2" CCDカメラ用アダプター；Cマウントおよび30 mmバレル用変換アダプター；六角レンチ（1.27）；マイナスドライバー（2.4）；収納箱；取扱説明書
• 重量（TS-MS-01）：542.8 g
• 価格（TS-MS-01、税別）：58,500 JPY
