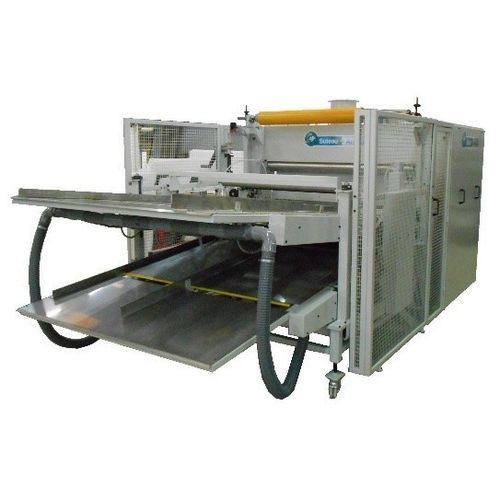

高温ラミネート マシン

ロール・ツー・ロール自動手動式

概要
SUTEAU-ANVER によって開発・製造された本機は、2 枚の PE シートを熱接着（各シートの片面を溶融）するために設計されています。その他の熱可塑性材料は要望により対応可能です。シートの投入および排出は手動またはオプションの自動システムで行えます。

PE シートの技術データ
幅：400 mm～1 500 mm
長さ：600 mm～2 600 mm
入口厚さ：10 mm～290 mm
出口厚さ：20 mm～300 mm

技術的特徴
フレーム
塗装された溶接式チューブフレーム、調整可能なレベリングフット付属。

入口下部プレート
パンチング板製の下部プレート。入り角は手動で 0°～-10° に調整可能。シート幅に合わせて手動で調整可能な側面ガイドが 2 本装備。

入口上部プレート
パンチング板製の上部プレート。厚みに合わせ高さを手動調整可能。シート幅に合わせて手動で調整可能な側面ガイドが 2 本装備。

加熱ノズル
上部プレート端に固定された加熱ノズルにより、接着前に材料を溶融します。ノズル温度は操作パネルで 50～250 °C に調整可能（他の温度範囲は要望により対応）。ノズル高さは手動で調整。

カレンダー
モータ駆動ローラー 8 本（上部 4 本、下部 4 本）で構成され、ギアモーターで駆動。ローラー間隔は手動で調整（下部ローラーは固定、上部ローラーは調整可能）。出口の収集テーブル長さ：2.5 m。

制御 / 運転データ（記載のとおり）
搬送速度：1～10 m/分（他資料ではポテンショメータで 3～15 m/分 と記載）。
ノズル出口温度：50～250 °C（操作パネルで調整、他の範囲は要望により対応）。
ラミネート厚さ：20～300 mm（調整可能）。
上部入口プレート高さ：手動調整。
上部入口プレート角度：手動調整 15°～20°。
下部入口プレート角度：手動調整 0°～-10°。
電源：400 V 三相 + 中性線 + 接地、50 Hz。
空気供給：乾燥空気 6 bar。

オプション

• 粘着剤用アンワインダー（ブレーキ付）
• 自動シート供給システム
• ロールからの作業対応
• 縦断切断
• 横断切断
• 巻取り機
• シートスタッカー

特性 / 技術仕様

• メーカー：SUTEAU-ANVER
• 用途：2 枚の PE シートの熱接合（各シートの片面を溶融）
• シート幅範囲：400 mm～1 500 mm
• シート長さ範囲：600 mm～2 600 mm
• 入口厚さ範囲：10 mm～290 mm
• 出口厚さ範囲：20 mm～300 mm
• ラミネート厚さ調整範囲：20 mm～300 mm
• モータ駆動ローラー数：8（上 4、本、下 4 本）、ギアモーター駆動
• ローラー速度制御：ポテンショメータで調整（3–15 m/分 または 1–10 m/分 の記載あり）
• ノズル温度範囲：50–250 °C
• ノズル：上部プレート端に固定、手動高さ調整
• 上部入口プレート：パンチング板、高さ調整可、側面ガイド調整可、角度 15°–20°
• 下部入口プレート：パンチング板、角度調整 0°～-10°、側面ガイド調整可
• 収集テーブル長（出口）：2.5 m
• 電源：400 V 三相 + 中性線 + 接地、50 Hz
• 空気供給：乾燥空気 6 bar
• その他の材料および温度範囲は要望により対応
