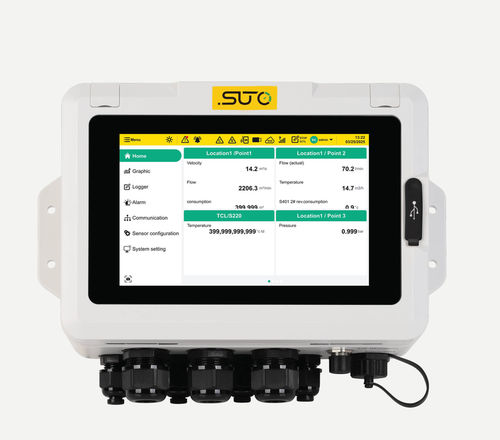

USBデータロガー S332

イーサネットオンラインRS-485

概要 S332 ディスプレイおよびデータロガーは、データ収集、可視化、保存、分析を一つのプラットフォームに集約します。圧縮空気および産業用ガスシステム向けに設計されたS332は、生成から使用地点に至るまで、ネットワーク全体をリアルタイムで可視化します。 最大150チャンネルを接続し、1台の7インチカラータッチスクリーンから圧縮空気ネットワーク全体を監視できます。 1台のデバイスで完全な可視化 最大150チャンネルを接続し、1台の7インチカラータッチスクリーンから圧縮空気ネットワーク全体を監視できます。S332は、Modbus/RTU、Modbus/TCP、アナログおよびデジタル入力を介して、SUTO iTECおよびサードパーティ製センサーに対応しており、追加のハードウェアを必要とせずに既存の測定ポイントを統合できます。 強力なデータロギングと分析 内蔵の10 GBデータロガーは、長期的な傾向分析のために最大45億データポイントを記録します。記録されたファイルは、レポート作成、エネルギー管理、およびコンプライアンス文書化のためにエクスポート可能です。カスタマイズ可能なチャネルチャートとリアルタイムの傾向表示により、迅速な状況把握と対応が可能になります。 コンプライアンス対応機能内蔵 ユーザー管理、監査証跡、電子署名機能により、FDA 21 CFR Part 11の要件に対応しています。管理者、オペレーター、監査人、マネージャーの各アカウントによる役割ベースのアクセス制御により、システムの運用を安全かつ完全に追跡可能に保ち、S332は製薬業界や規制対象業界での利用に適しています。 どこからでもアクセス可能 統合されたWebサーバーにより、ローカルネットワーク経由でのリモート閲覧および操作が可能です。オプションの4G/LTE接続とS4C Webプラットフォームを利用すれば、遠隔地からデバイスの監視、設定、データのエクスポート、およびSaaSクラウドへのデータアップロードを行うことができます。 信頼性の高いアラーム管理 チャネルごとに設定可能なアラーム閾値と、リアルタイムおよび履歴のアラーム記録機能により、問題を早期に検出し、リスクを低減します。内蔵リレー（最大10個まで拡張可能）は、閾値を超えた際に即座にアクションをトリガーします。 堅牢で設置が容易 IP65規格に準拠した筐体が、産業環境下でもデバイスを保護します。S332は壁面取り付けとパネル取り付けの両方に対応しており、AC版とDC版が用意されています。 適用分野

• 圧縮空気システムの運用者
• エネルギー管理プロジェクト
• 製造・生産施設
• 製薬および規制産業
• 工場全体のユーティリティ監視
• 多点センサー監視アプリケーション

S332とS331の概要（比較） 機能 | S332 | S331 画面サイズ | 7インチ | 5インチ 画面タイプ | 静電容量式タッチスクリーン | 抵抗膜式タッチスクリーン 解像度 | 1280 x 800 | 800 x 480 ストレージ | 10 GB | 3 GB Modbus入力 | 最大150チャンネル | 58チャンネル アナログセンサー | 最大8 | 最大2 デジタルセンサー | 最大8 | 最大2 リレー出力 | 最大10 | 2 センサー用電源 | 50 W (AC)、最大168 W (DC) | 10 W (コンパクト)、50 W (フレックス) 設定 | S332 ローカルディスプレイおよび S4C Web | S4C ディスプレイ FDA 21 CFR Part 11 | 対応（監査証跡、電子署名、マルチユーザー） | 非対応 Web サーバーによるリモートアクセス | 対応（リモートでの表示および操作） | 非対応 信号インターフェースおよび電源（主要技術仕様表） S332 信号インターフェースおよび電源 入力信号： Modbus信号入力 | Modbus/RTUマスター；Modbus/TCPマスター（最大150測定チャンネル） アナログ入力（オプション） | 0 ... 20 mA / 4 ... 20 mA、0 ... 10 V / 0.5 ... 4.5 V；最大2つのアナログ入力モジュール、各モジュールは4つのアナログ入力チャンネルを備える デジタル入力（オプション） | 最大2つのデジタル入力モジュール、各モジュールは4つのデジタル入力チャンネルを備える 出力信号： アラーム出力 | 内蔵リレー2個；最大2つのリレーモジュール（オプション）、各モジュールは4つのリレーを備える Modbus信号出力 | Modbus/RTU（スレーブ）×1；Modbus/TCP ×1 データインターフェース／接続 | Modbus/TCPマスター（イーサネット）；Modbus/TCPスレーブ（イーサネット）；Modbus/RTUマスター（RS-485）； Modbus/RTUスレーブ（RS-485）；USB-Cポート 電源： AC仕様 | 85～305 VAC、60 W、50/60 Hz DC仕様 | 18～30 VDC、最大7 A センサー電源： AC仕様 | 24 V、最大50 W DC仕様 | 24 V、最大150 W 一般データ（主要技術仕様表） 一般仕様 ディスプレイ | 内蔵7インチ高解像度グラフィックディスプレイ、解像度：1280 x 800ピクセル タッチスクリーン データロガー／ストレージ | 内蔵、10 GB、標準で約530日間（例：50チャンネル、サンプリング間隔1秒） 材質／筐体 | PC + ABS 保護等級 | IP65 認証 | CE、FCC 設置方法 | パネル設置、壁面設置可能 外形寸法 | 寸法図を参照（メーカーの資料） ケーブル導入口径 | M20 PGコネクタ×3（各2本対応、Ø5～6 mm）； 4 x M12 PGコネクタ（各1本のケーブル用、Ø5～6 mm） 重量 | 1～1.8 kg（搭載オプションおよび筐体により異なる） 動作条件： 動作温度 | 0～+45 °C 動作湿度 | 90%未満、結露なし 輸送温度 | -20 ～ +60 °C 保管温度 | -20 ～ +70 °C ダウンロード（利用可能な資料） 製品情報シートおよびマニュアルは、メーカーのダウンロードページからPDF形式で入手可能です（モデル別情報および設置マニュアル）。 仕様／技術仕様

• モデル：S332
• 7インチ高解像度静電容量式カラータッチスクリーン（1280 x 800）
• 内蔵ストレージ：10 GB（最大約45億データポイントを記録可能）
• 最大150の測定チャンネルを接続可能（Modbus/RTU、Modbus/TCP）
• アナログ入力：オプションモジュール、最大2モジュール × 各4チャンネル（0/4–20 mA、 0–10 V / 0.5–4.5 V）
• デジタル入力：オプションモジュール、最大2モジュール（各4チャンネル）
• アラーム出力：内蔵リレー2個； モジュールにより最大10個のリレーまで拡張可能
• Modbus/RTUおよびModbus/TCPのマスター／スレーブに対応；USB-Cポート
• センサー電源：AC版 24 V 最大 50 W；DC版：24 V、最大150 W
• 電源：AC 85–305 VAC（60 W）またはDC 18–30 VDC（最大7 A）
• IP65対応筐体； パネルまたは壁面取り付け可能
• 筐体材質：PC + ABS
• 認証：CE、FCC
• 動作温度：0～+45 °C； 保管温度：-20 ～ +70 °C
• FDA 21 CFR Part 11 対応：ユーザー管理、監査証跡、電子署名
• 内蔵Webサーバーおよびオプションの4G/LTEによるリモートアクセスが可能； S4C Webプラットフォームに対応
• 標準重量：オプションにより1.0～1.8 kg
