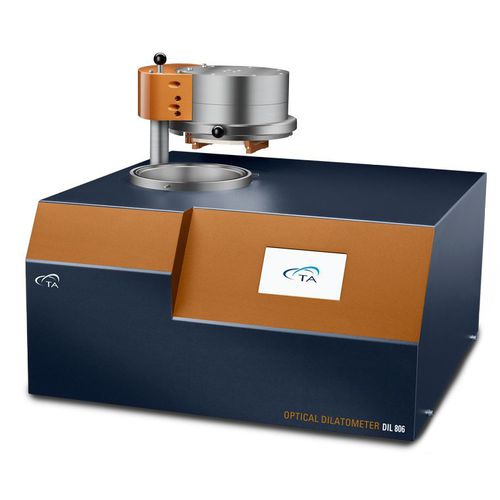

光学式膨張計 DIL 806

熱膨張と収縮を測定するための多機能試験装置、DIL 806は革新的な測定原理を利用して、従来不可能だった実験を可能にし、多くの従来型試験を改善します。 DIL 806で利用されるこの光学膨張測定手法は絶対的なプロセスであり、試験装置の膨張または収縮とは完全に切り離されています。そのため、さまざまな温度プログラムのために測定結果を修正、較正する必要はありません。DIL806ファーナスの高速応答と組み合わせることで、システムは複数の温度ステップ、および動的な加熱速度を含む動的プロセスの分析を実施することができます。 高性能LEDが幅広い平面光をサンプルに照射します。サンプルの影が高分解能CCDセンサーによって検出されます。サンプルは高感度で高精度の寸法変更測定を提供するデジタルエッジ検出プロセッサーによって評価されます。この原理はshadowed light methodと呼ばれ、温度を変化させながら、サンプル寸法の正確かつ絶対的な測定を可能にします。 ディスク形ファーナス中央のプラットフォームに置かれたサンプルは、外力にさらされます。そのため、DIL 806は金属の測定に最適な膨張計であり、オプションで零度以下のファーナス、プラスチックサンプルもあります。 薄いサンプルも、この目的のために設計されたサンプルホルダーによって容易に分析できます。 入射光の幅が広いため、サンプルの準備は従来の膨張計技術のように難しくなく、サンプルをプラットフォーム上に正確に置く必要が無いため、経験の浅い操作者にとっても容易に使用できます。 最初の長さは自動的に決定され、線形熱膨張係数を計算するために保存されます。
