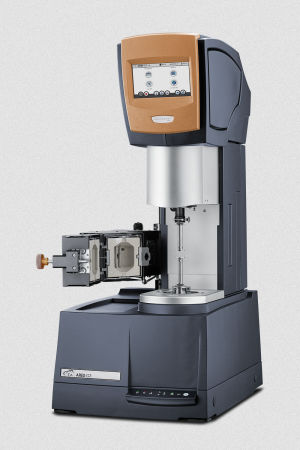

動的機械分析用レオメーター ARES-G3™

トルク溶解プラスチック用

概要
ARES-G3™ レオメーターは、Separate Motor and Transducer (SMT) アーキテクチャと Force Rebalanced Transducer (FRT) を組み合わせ、振動、定常せん断、伸長試験における試料の実挙動を測定します。産業用レオロジー向けに設計されており、モーター誘導による測定アーチファクトを最小化しつつ高分解能のトルク・ひずみデータを提供します。

主な特長

• SMT アーキテクチャ：駆動モータとトランスデューサを分離し、機械的干渉を低減して校正頻度を下げます。
• Force Rebalanced Transducer (FRT)：静止トランスデューサにより、敏感材料でもよりクリーンなトルク・位相信号を記録します。
• 高感度と広ダイナミックレンジ：非常に低いトルク分解能と細かなひずみ分解能で、軟質材料やLAOS試験に適合します。
• 二重データ取得：高レートで補完的信号を同時取得し、データ密度と低周波精度を向上します。
• Fast Frequency Chirps：最適化されたチャープ手法により周波数走査と時間–温度スーパー ポジションを高速化します。
• モジュラー設計：SmartSwap 対応アクセサリや将来の拡張モジュールをサポートするスケーラブルなコア。

エンジニアリング機能

• 温度制御：Forced Convection Oven (FCO) と Advanced Peltier System (APS) による広域で精密な温度制御。
• 測定モード：振動、定常せん断、伸長レオロジー、Orthogonal Superposition (OSP)、コーンパーティションプレートおよび誘電、電場、UV 等の同時測定技術。
• 高速制御：高性能駆動モータは複雑な変形波形や速度／ひずみの高速ステップ変更を実行可能にします。

技術ハイライト

• SMT 設計：作動と測定を分離して微細な材料挙動を明らかにし、軟質・複雑材料やLAOS研究に有用です。
• FRT 測定：静止トランスデューサが最小限のモーターノイズで試料応力を捕捉します。
• 統合手法：時間分解機械分光（Fast Frequency Chirps）により高密度で信頼性の高い周波数領域データを取得します。

用途

• 熱硬化性樹脂の硬化・ゼラ化のモニタリング。
• 乳化系、懸濁液、スラリーなどの複雑流体。
• ポリマー溶融体および加工関連のレオロジー評価。
• 複合材料、コーティング、接着剤、先端材料開発。

付属品と拡張機能

• 強制対流炉（FCO）：拡張温度範囲と酸素除去性の向上。
• Advanced Peltier System (APS)：亜常温から高温までの高速応答温度制御。
• SmartSwap 対応モジュール：環境チャンバー、OSP、同時計測ユニットなど。

技術仕様

• FRT 最小トルク（振動）：0.02 µN·m。
• FRT 最小トルク（定常せん断）：0.1 µN·m。
• FRT トルク分解能：1 nN·m。
• FRT 法線/軸方向力範囲：0.001～20 N。
• 駆動モータ 最大トルク：800 mN·m。
• 駆動モータ ひずみ分解能：0.04 µrad。
• 振動時 最小角変位：1 µrad。
• 角速度範囲：1×10^-6 rad/s～300 rad/s。
• 角周波数範囲：1×10^-7 rad/s～628 rad/s。
• 速度ステップ変化：5 ms。
• ひずみステップ変化：10 ms。
• FCO 温度範囲：-150 °C～600 °C。
• APS 温度範囲：-10 °C～150 °C。
