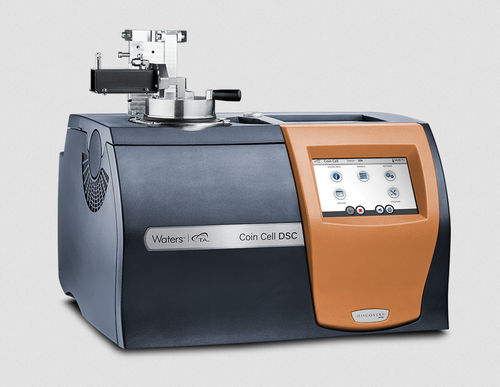

示差走査熱量計 Coin Cell DSC

高温断熱高感度

概要
コインセル差示走査熱量計（Coin Cell DSC）は、2032などの組立済みコインセルを分解せずに直接熱解析し、発火（起始）温度、反応熱、エネルギー放出を特定して電池の安全性および性能評価を支援します。

主要機能

• 組立済み2032コインセルの分解不要な直接試験
• 起始温度、反応機構、反応熱の迅速検出
• 熱信号と電気信号（温度、熱流、電圧監視）の同時計測
• 冷却システムに依存するが −80 °C〜600 °C の広い動作範囲での安全性評価
• EGA（放出ガス解析）対応による発生ガスの同定

高度な特徴

• 高感度センサによる正確な起始温度・熱流測定
• セル破損までセンサ接触を維持するコインセルカプセル設計
• 状態-of-chargeや内部短絡解析用の電圧モニタリング端子
• MS、FTIR、GC‑MSとのEGA連携対応
• アプリ風カラータッチスクリーンによる操作

試験モードと用途

• スキャンモード — 熱的過負荷、熱分解、起始温度、反応熱、材料間反応の評価
• 等温モード — SEI形成、充放電、過充電、過放電時の熱流測定
• 前段階の処方安全性スクリーニング（材料量少、ターンアラウンド短）

コインセルカプセル & 試料皿オプション

• 標準コインセルカプセル — 試料範囲で熱信号を保持
• サイクリングカプセル — 等温サイクルに最適化（ECA有効時は温度制限あり）
• 20 mm アルミニウム皿 — 材料試料用

データとソフトウェア

• TRIOS ソフトウェアで制御・解析、コインセル用テンプレート搭載
• 直感的な可視化、自動解析、レポート生成
• JSON エクスポートによる LIMS 連携およびネットワークアクセス

リソースと出力

• EGA 機器との連携による排ガス解析および反応機構解析支援
• 外部電気化学機器（電圧モニタ、バッテリーサイクラ、ポテンショスタット）とのインターフェース

仕様（抜粋）

• Baseline flatness: ≤ 500 μW
• Baseline repeatability: ≤ 100 μW
• 温度範囲: −80 °C〜600 °C（冷却システム依存）
• 温度精度: ±0.1 °C（インジウム、20 mm 皿使用時）
• 温度分解能: ±0.05 °C（インジウム、20 mm 皿使用時）
• エンタルピー精度: ±1 %（インジウム、20 mm 皿使用時）
• 昇温速度: 0.01 °C〜20 °C/min
• タッチスクリーン: アプリ風カラー表示
• EGA 対応: 標準搭載
• ECA（電気化学解析）: オプション
• 試料皿オプション: 20 mm アルミ皿；標準コインセルカプセル；サイクルカプセル（ECA時は最大60 °C）
