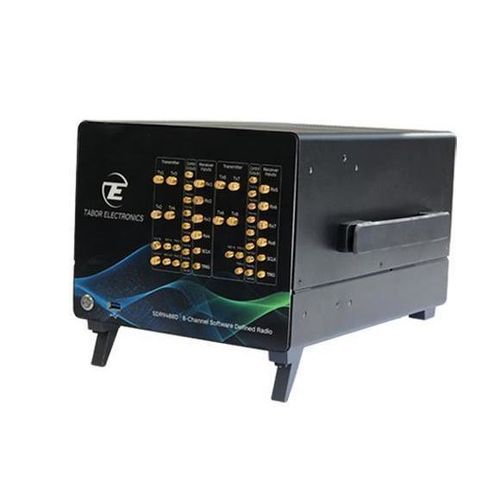

周波数シミュレータ TSIM9484D

製品概要
TSIM9484Dは、レーダー、ミサイル誘導、および電子戦（EW）脅威を模擬するために、最大18GHzのコヒーレント無線周波数（RF）信号を生成できるコンパクトなベンチ型脅威シミュレータです。開発の初期段階におけるRadar Warning Receiver（RWR）やEWサブシステムの検証を、制御されたラボ環境で行うことを目的としています。

ソフトウェア定義無線（SDR）技術に基づく設計
プラットフォームはArbitrary Waveform Transceiverアーキテクチャを採用し、高性能RF DAC/ADC、ユーザープログラム可能なFPGA、大容量メモリ、高速データバスを備えています。これにより、柔軟な波形生成、リアルタイム信号処理および試験台との統合が可能です。

主な特徴

• 4チャネルのコヒーレント出力（TSIM9484D）。2チャネルはTSIM9482Dとして提供。
• レーダーおよびミサイル脅威の模擬に対応する最大18GHzのRFカバレッジ。
• パルス単位のシナリオ制御を可能にするPulse Descriptor Word（PDW）によるリアルタイム制御。
• リアルなジャミング、キャプチャ＆リプレイ、デセプション技術を実現するDigital RF Memory（DRFM）モード。
• 複雑または長時間の脅威プロファイルをサポートする波形ストリーミング機能。
• ベンチ／ラボ環境に適したモジュラーでスケーラブルなプラグアンドプレイハードウェア。

典型的な用途

• Radar Warning Receiver（RWR）およびEWスイートの機能・性能試験。
• 研究開発ラボでの設計検証および初期段階の試験評価。
• システム検証および統合のためのレーダー／ミサイル誘導環境のエミュレーション。

技術仕様

• モデル: TSIM9484D（4チャネル版；2チャネルはTSIM9482Dとして販売）
• チャネル数: 4（コヒーレント）
• RF出力 / カバレッジ: 最大18GHzまでのコヒーレントRF信号
• モード・機能: PDW制御、DRFM、波形ストリーミング
• アーキテクチャ: Arbitrary Waveform Transceiver（SDR）— RF DAC/ADC、FPGA、大容量メモリ、高速データバスを搭載
• フォームファクタ: ラボ用コンパクトベンチシミュレータ
• 想定用途: 試験・評価、RWR検証、EW脅威シミュレーション
