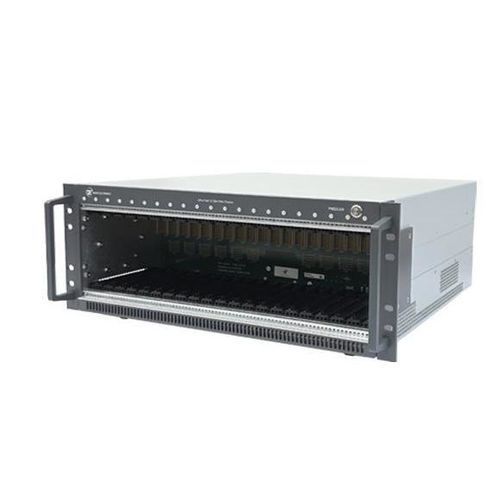

搭載シャーシ PXE21100

ラックマウント19"4U

概要
PXE21100は21スロットのPXIe Gen4を備えた4U 19インチのPXIeシャーシで、高密度かつ高帯域幅の測定システム向けに設計されています。Tabor ProteusファミリーのAWG、TE3xxx PXIe RFアンプ、およびその他のPXIe準拠モジュールに対応します。標準で組込のIntel i5-13500Eコントローラ（128GB SSD）、DisplayPort、USBインターフェース、USB-C、2.5Gb Ethernetを備えています。組込PCはi9-13900E、最大256GB RAM、最大960GB SSDへアップグレード可能です。

主なポイント

• ラック密度を最大化する19インチ4Uフォームファクタに21スロットを搭載
• モジュール間の最高データスループットを実現するPCIe Gen4バックプレーン
• 組込コントローラ：標準はi5-13500E、i9-13900Eへアップグレード可能
• PXE21106 Meshコントローラによるマルチシャーシ同期で位相整合システムを実現
• スマートファン制御とシャーシ状態監視による安定稼働
• 高速接続：2.5GbE、背面RJ45、3 x USB 2.0 Type A、1 x USB 3.2 Gen1 Type A

機能

• フォームファクタ：4U、19in — 438.8 mm x 176.0 mm x 449.5 mm
• 組込コントローラ：Intel i5-13500E（標準）；RAM 16GB（最大256GBに拡張）；SSD 128GB（最大960GBに拡張）
• バックプレーン：PCIe Gen4、21の使用可能なPXIeスロット
• マルチシャーシ拡張：複数シャーシの接続と同期が可能；PXE21106は最大6台のシャーシを同期—より大規模なシステムでは複数ユニットを接続

発注情報
Model | Description
PXE21100 | 21スロット PXIe シャーシ

オプション
Name | Description
COMP | i9-13900E、256GB RAM、960GB SSDへのアップグレード

アクセサリ
Name | Description
PXE21106 | マルチチャネル Mesh 同期ユニット

技術仕様

• シャーシタイプ：PXIe、4U、19in
• スロット：21 使用可能な PXIe Gen4 スロット（PCIe Gen4 バックプレーン）
• 標準組込PC：Intel i5-13500E、16GB RAM、128GB SSD；i9-13900E、最大256GB RAM、最大960GB SSDへのアップグレードオプションあり
• 接続性：DisplayPort、マウス・キーボード用前後USB、USB-C 制御、背面RJ45 2.5Gb Ethernet
• 背面I/O：3 x USB 2.0 Type A、1 x USB 3.2 Gen1 Type A、RJ45
• 冷却・監視：スマートファン制御とシャーシ状態監視
• マルチシャーシ同期：PXE21106 Meshコントローラ — 最大6台のシャーシを同期；大規模なシステムでは複数のPXE21106ユニットを使用
• 利用事例：Proteus AWG、TE3xxx PXIe RFアンプおよびその他PXIe準拠モジュールをサポートする、高密度・高速測定アプリケーション向け
