バルブ用インターロック装置 MBV

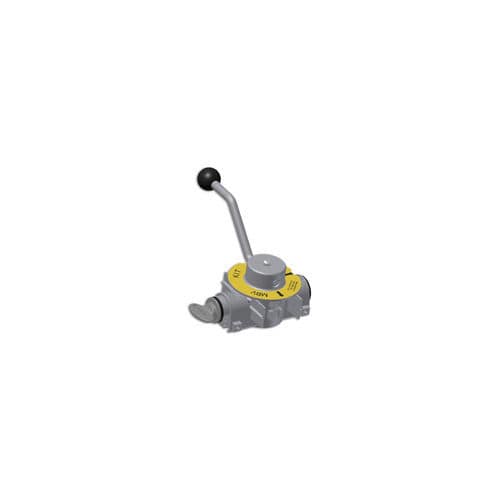

カステル MBV モジュラー式ボールバルブインターロックは、開閉または開閉両方の状態でロックオフできるように設計された一体型バルブインターロックです。MBVは、内径2 1/2インチまでのボールバルブ、プラグバルブ、バタフライバルブを含むあらゆる1/4回転バルブに適しています。MBV を取り付けることで、流路の制御が重要な場合に、論理的であらかじめ決められた安全な操作シーケンスが実行されます。MBV はステンレス製で、真鍮製またはステンレス製のロック部を備えており、酷使される過酷な腐食環境での使用に最適です。 用途 MBV は、安全が重要視されるアプリケーションにおいて、1/4 回転ボールバルブの動作を制御する統合安全システムの一部として動作するよう設計されています。MBVモジュラーボールバルブインターロックの典型的なアプリケーションは、1つのラインが常に開いていることを保証するために、1つのラインの不正な閉鎖を防止することです。 開位置と閉位置の両方にあるインターロックバルブには、バルブ間で交換可能なキーがあり、1番目のバルブが開いてから2番目のバルブが閉じるようになっています。運転ラインは開いた状態でロックされ、サービスラインは閉じた状態でロックされます。サービスラインを開く前に、操作ラインが閉じていることを確認する必要があります。操作ラインを制御するMBVに（制御室から）キーAを挿入することで、バルブのロックを解除し、開状態から閉状態にすることができる。キーBを回したり離したりすることで、バルブを閉じた状態にロックすることができる。 キーBは、サービスラインを制御する次のバルブまで持っていくことができる。このバルブは、キーBをMBVに挿入して回すことで、ロックを解除することができる。
