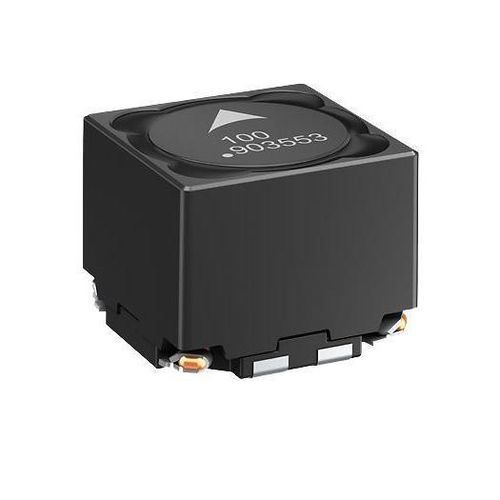

磁気インダクタ B82464D6

DC電気絶縁性直流

概要
デュアル結合インダクタは、非絶縁型DC/DCコンバータのトポロジー、蓄積チョークやフライバックコンバータのトランス、電源ラインのコモンモードインダクタとして使用されます。本シリーズは結合係数最大99%および巻線間の機能絶縁最大500 Vを特徴とします。

主な特長

• 定格電流最大7.05 A
• 飽和電流最大16.1 A（シリーズ依存）
• 非常に低いRDC値 最小0.018 Ω
• 結合係数 最大99%
• 巻線間の機能絶縁 最大500 V
• 最大使用温度 最大150 °C

構造

• 2つの巻線の高密度磁気結合
• レーザー溶接された巻線接続
• 機械的・熱的耐久性を考慮した設計

用途と柔軟な使用法

• 1:1トランス用途
• 2つの単独インダクタを直列または並列で接続
• マルチフェーズコンバータでのコモンモード／差動用途

利用可能なパッケージサイズと電気的レンジの概要
パッケージ (mm)

• 12.5 x 12.5 x 10.5
• 12.5 x 12.5 x 8.5
• 10.4 x 10.4 x 6.3
• 7.3 x 7.3 x 4.8

サイズ別インダクタンス (µH) レンジ

• 3.9 – 47 µH
• 2.0 – 100 µH
• 2.2 – 47 µH
• 2.2 – 47 µH

サイズ別飽和電流 (A) レンジ

• 4.7 – 16.1 A
• 2.2 – 15 A
• 1.71 – 6.17 A
• 1.1 – 5.6 A

よくある質問（抜粋）
結合インダクタとは何ですか？
結合インダクタは共通コアに2つの巻線があり、L1とL2が磁気的に結合されています。コアに蓄えられたエネルギーは巻線間で共有されます。磁気結合の効率は結合係数kで表されます。

結合係数はどのように定義されますか？
結合係数kは巻線間の磁気結合効率を定量化するもので、個別および組合せ巻線のインダクタンスから算出されます（正確な式はメーカーの技術資料を参照してください）。

結合インダクタを使う利点は何ですか？
高い結合によりリップル電流が巻線間で分担され、各巻線の必要インダクタンスを半減できる場合があります。デュアルインダクタを使用することで部品点数や基板スペースを削減できます。

DC/DCコンバータのトポロジー（適用例）
SEPIC
出力が入力より上にも下にもなる可能性があるバッテリ駆動や車載用途に適する。結合インダクタはリップル電流とコア損失を低減する。

ZETA
ZETAコンバータは連続出力電流と低リップルを提供する。非絶縁で通常は単一のバックコントローラで実装される。

CuK
CuKトポロジーは反転または昇降規格の出力を生成し、連続電流と低リップルを実現する。入力からは絶縁されない。

Flyback
フライバックでは蓄積チョークやトランスとして使用され、必要に応じて巻線間の機能絶縁（最大500 V）を提供する。スイッチング素子に高電圧ピークが発生するためEMCフィルタリングが重要である。

マルチ出力Buck
デュアルインダクタを用いると、単一のバックレギュレータから補助または二次出力を生成でき、回路の複雑さ・コスト・基板スペースを低減できる。

技術仕様

• 結合係数：最大99%
• 巻線間の機能絶縁電圧：最大500 V
• インダクタンス範囲：2.0 µH～100 µH（シリーズ依存）
• 飽和電流（標準）：最大16.1 A（シリーズ依存）
• 定格電流（標準）：最大7.05 A
• 直流抵抗（RDC）：最小0.018 Ω
• 最大使用温度：最大150 °C
• 設計オプション：磁気シールド、シールド＆カップルド
• 機械的特徴：レーザー溶接巻線、機械的・熱的耐久性
