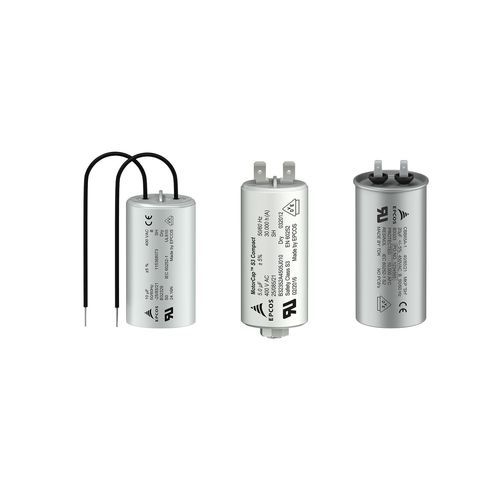

フィルムコンデンサ B3232 series

ポリプロピレン フィルム円筒AC

概要
モータースタートおよびモータラン用途向けのACフィルムコンデンサ。IEC 60252-1に準拠する安全クラスS0、S2、S3をラインナップし、UL、VDE、TÜV、CQC、ISI、JIS等の認証を取得した製品があります。定格電圧は機種により250 V AC〜480 V AC。最大使用温度は指定シリーズで最大+100 °Cです。

特長

• S0、S2、S3の安全クラスを網羅するフルレンジ
• IEC 60252-1およびUL 810の仕様に対応した設計
• 最大動作温度 +100 °C
• 選択機種でクラスA（30,000 h）までの寿命オプション

導入メリット
コスト削減

• 薄膜ポリプロピレン技術により小型化を実現
• 高い実装密度でユニット内のスペースを節約
• 寿命延長により交換・保守頻度を低減

電気的

• 高性能ポリプロピレンフィルムによる長寿命
• 交流負荷下での信頼性を高める自己修復構造

機械的

• アルミ缶・プラスチック缶等のコンパクト設計
• 端子オプション：Fast-on、被覆線、ツインコアケーブル
• 固定方法：クリップ固定、M8ボルト等

環境

• 鉛フリー、RoHS対応
• 環境配慮型の生産拠点で製造

データシート（抜粋）
定格電圧 (V AC) | 安全クラス IEC 60252-1 | 認証 | UL 810 認定 | 寿命 (h) | 型番
250, 400 | S0 | UL, VDE | construction only | 10000 | B32329B/C
250, 400 | S0 | UL, VDE | construction only | 10000 | B32321B/C, B32323B/C
250 - 480 | S0 | VDE | — | 3000, 10000 | B32328A
250 - 480 | S0 | VDE | — | 3000, 10000 | B32320B/C, B32322B/C
400 | S3 | VDE | component | 10000 | B32355C
450 | S2 | UL, VDE | component | 30000 | B33335B6
450 | S2 | UL, VDE | component | 30000 | B33331B6
450 | S2 | UL, VDE | component | 10000 | B33331I6
450 | S2 | TÜV, UL | component | 10000 | B32335I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32333I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32330I6
400 / 450 | S3 | UL, VDE | component | 30000 | B32356B
400 / 450 | S3 | UL, VDE | component | 30000 | B32355A
400 / 450 | S3 | UL, VDE | component | 30000 | B32350A, B32352A

用途（例）

• 家庭用電気機器：洗濯機、乾燥機、冷蔵庫
• コンプレッサ、ポンプ、ファン、汎用モータードライブ

技術仕様

• 安全クラス：S0、S2、S3（IEC 60252-1準拠）
• 定格電圧：250 V AC、400 V AC、450 V AC、最大480 V AC（型番により異なる）
• 最大使用温度：最大+100 °C（IEC 60252-1）
• 認証：UL、VDE、TÜV、CQC、ISI、JIS、CE（型番により異なる）
• 寿命：選択機種でクラスA（30,000 h）まで；その他3,000 h、10,000 h、30,000 h等
• 構造：アルミ缶、プラスチック缶、ボルト付、ロッククリップ付、樹脂トップ
• 端子：Fast-on、被覆銅線、ツインコアケーブル
• 固定：クリップ固定、M8等
• 電気特性：ポリプロピレンフィルム、自己修復型誘電体
• 環境：鉛フリー（RoHS対応）
