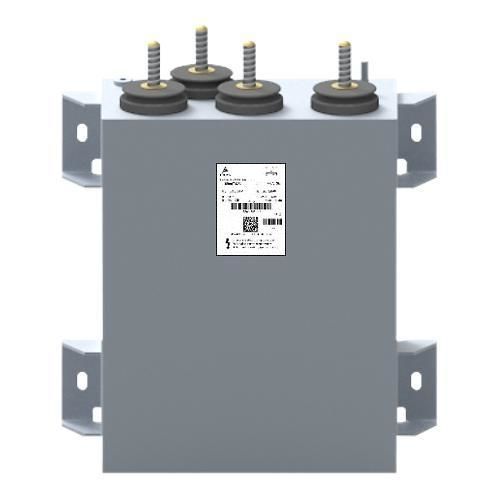

ポリマーコンデンサ MKK HP

モジュールモールドドライ

製品説明
電力品質の重要性が高まる中、TDKは交流（AC）フィルタ向けソリューションに注力しています。本製品は単相および三相のモジュール式コンデンサで、端子構成や電気特性のバリエーションを揃えています。カスタム設計により、システム制約に適合したコンパクトな実装と高い信頼性が得られます。ACフィルタとして使用すると、高調波歪みを低減し無効電力を制御して電力品質とシステムの堅牢性を向上させます。

特長

• 静電容量範囲：3 × 200 ～ 3 × 3000 µF（例）；他のレンジも可能（例：B25615Aは35–1435 µF）
• 定格電圧：230 ～ 690 V AC
• 各種端子構成に対応
• ホットスポット温度：最大+85 °C
• ポリウレタン樹脂充填（ドライ技術）
• ステンレス製ケース
• フラットワインディング技術
• 規格：IEC 61071、IEC 61881-1

利点

• システム統合のための完全カスタマイズ可能な機械・電気設計
• 狭小スペースに適したコンパクトなフィルタソリューション
• ホットスポット+85 °Cで最大200,000時間の期待寿命
• 圧力スイッチ装置との互換性
• 厳しい環境条件に対応する設計
• ANSYS™ シミュレーション対応（要問合せ）

用途

• 機関車およびEMU
• 産業用中電圧（MV）ドライブ

データシート（抜粋）
型式 | 用途 | 仕様 | 相数 | 定格容量 (µF)
B25615A | ACフィルタ、汎用 | MKK AC | 3 | 35 - 1435
B25610 | ACフィルタ | MKK HP | 3 | 200 - 3000

技術仕様

• 本ページにあるシリーズ/型式：MKK HP、MKK AC、B25610、B25615A
• 容量の例：35 – 1435 µF（B25615A）；200 – 3000 µF（B25610）
• 定格電圧（AC）：230 – 690 V AC（一般範囲）；その他のRMS/ピーク値は選定により対応
• 相数：モジュラー/三相の典型的バリアントは3相
• ホットスポット温度定格：最大+85 °C
• 封止/充填：ポリウレタン樹脂（ドライ技術）
• ケース材質：ステンレス
• 巻線技術：フラットワインディング
• 関連規格：IEC 61071、IEC 61881-1
• 設計オプション：コンパクトなフィルタソリューション向けに完全カスタマイズ可能
• 期待寿命：ホットスポット+85 °Cで最大200,000時間
• 互換性：圧力スイッチ装置に対応；過酷環境向け設計
