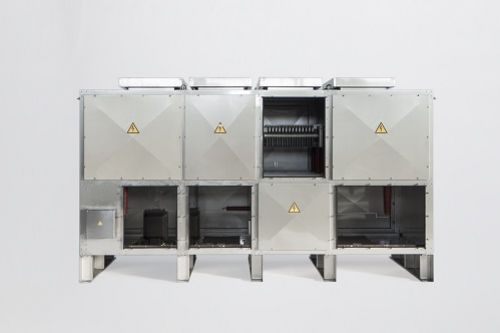

低電圧抵抗器

中電圧床はめ込み式接地

中性点接地抵抗器は、一般に中低圧（MVおよびLV）配電網で採用され、地絡が発生した場合に電力変圧器や発電機を損傷電流から保護します。 この保護システムは、故障を局所化し、導体の過熱と機械的ストレスを低減・防止するための高速応答という点で最良の選択です。 絶縁中性点または直接接地中性点のような代替の保護システムには、危険な過渡過電圧や、絶縁システムでは地絡を特定するのが非常に困難であること、接地中性点システムではアーク放電の可能性がある有害な故障電流が流れることなど、いくつかの重大な欠点があります。 変圧器の中性点と接地間に適切な特性を持つ中性点接地抵抗を挿入することで、短時間の地絡電流を制限し、故障の迅速な特定を可能にすると同時に、機器に損傷を与えることはありません。 このソリューションの利点は以下の通りです： 開閉器、変圧器、ケーブル、回転機械などの電気機器への損傷を抑え、故障の拡大を防止し、作業員の安全にも貢献する。 導体やシステム機器を過熱や機械的ストレスから保護する。 多くの低・中電圧システムでは、システム・ニュートラルが利用できない場合があります。これは特にデルタ系統や非接地ワイ結線系統に当てはまります。
