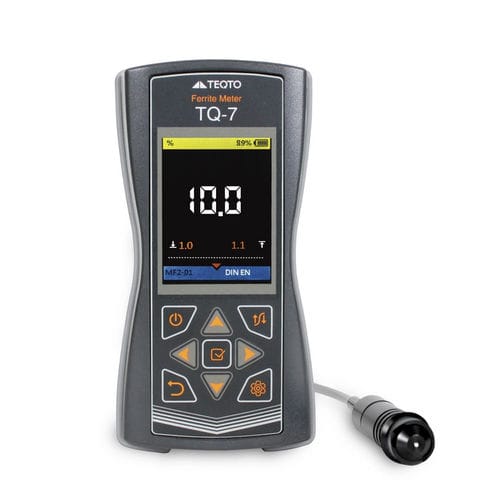

フェライト量測定器 TQ-7

実験用厳しい環境用連続

金属溶接部、堆積された防錆コーティング、およびオーステナイト系およびオーステナイト-フェライト系ステンレスCr-Ni鋼で作られたワークピース、部品、完成品の基材におけるフェライト含有量の局所測定用に設計されたユニバーサルツールです。 - すべての測定範囲で利用可能なパーセンテージ（％）およびフェライト数（FN）スケール - ISO 8249-2000、DIN EN ISO 17655、ANSI/AWS A4.2M/A4.2規格に従ったフェライト含有量の測定 - 原子力および化学工学、造船、およびその他の産業の実験室および作業場条件に適しており、ステンレス鋼溶接の品質管理に適しています - さまざまな用途に利用可能な幅広いトランスデューサー 操作上の利点 - 衝撃に強いゴムパッドを備えたABSプラスチック製の人間工学に基づいたハウジング - IP54防塵・防湿ハウジング - 測定セットの最小値、最大値、および算術平均値の表示 - 超高測定局所性のためのクラッド用オプションのリモートトランスデューサー（TQ0.7-01モデル） - 不揮発性メモリ - USBインターフェース 動作モード - 離散モード：フェライト含有量の離散測定と補助情報の表示：最小/最大値、平均値、統計/履歴。 - 連続モード：被試験物のスキャンと、コーティング厚さの現在値の表示、および最小/最大値の表示。 納品セット - バッテリー付き電子ユニット - 内蔵ケーブル付きTQ2-01トランスデューサー - 超局所トランスデューサーTQ0.7-01（オプション） - キャリングバッグ - 設定されたフェライト含有量のリファレンスブロック - 証明書付きリファレンスブロックセット（オプション） - 検証証明書 - 操作マニュアル 技術仕様 特性 | 値 --- | --- フェライト含有量測定範囲、％ | 0.5...20 / 0.5...60 / 0.5...80* FN測定範囲 | 0.5…100* 基本誤差 | 5％未満 電源 | 2700 mAhバッテリー（交換可能）またはAAバッテリー 連続動作時間、h | 8 ディスプレイ | カラーTFT LCD 320Х240 メモリ容量 | 100ページ x 1ページあたり100測定 重量、kg | 0.3 電子ユニットの寸法、mm | 36х78х159 TQ2-01トランスデューサーの寸法 / TQ0.7-01トランスデューサーの寸法 | d16х60 / d10х63 動作温度範囲、°C | -10...+40 TQ2-01 / TQ0.7-01トランスデューサーの最大磁化深さ（局所性） | 3 / 5.5 トランスデューサータイプ | 磁気誘導 フェライト測定方法 フェライト測定は、オーステナイト系およびデュプレックスステンレス鋼に存在するフェライトの量を決定するために使用される重要な非破壊試験（NDT）技術です。フェライト含有量は、これらの材料の機械的特性、耐食性、および溶接性に大きな影響を与えます。フェライト試験に最も一般的に使用される方法は、磁気誘導です。このプロセスでは、低周波磁場を生成する励起コイルを備えたプローブを使用します。鋼のサンプルの近くに配置されると、この磁場はフェライト粒子によって増幅され、結果として生じる電圧変化が測定されてフェライト含有量が決定されます。 フェライトの適切なバランスを維持することは重要です。フェライト含有量が低すぎると、特に溶接中に凝固割れが発生する可能性があります。一方、過剰なフェライトは材料の耐食性を低下させ、機械的特性に悪影響を与える可能性があります。フェライトレベルを評価することで、産業界は材料が頑丈で、割れに強く、特に厳しい環境でその意図された性能を維持することを保証できます。 フェライト試験の応用 - 溶接およびクラッド：ステンレス鋼パイプおよびタンクの溶接シームが冷却および運転中に割れを防ぐために正しいフェライト含有量を持っていることを保証します。 - 圧力容器およびタンク：液体またはガスを貯蔵するために使用されるこれらの大型産業用コンテナは、その強度と耐久性を確保するために正確なフェライト含有量を必要とします。 - 熱交換器：発電および石油化学産業で使用され、ステンレス鋼部品の完全性が安全で効率的な運転に重要です。 - 配管システム：発電所、化学工場、石油精製所で一般的に見られ、フェライト試験は応力や腐食による材料の故障を防ぐのに役立ちます。 フェライト試験は、300シリーズオーステナイト系ステンレス鋼（例：304/L、316/L）やデュプレックスステンレス鋼などのステンレス鋼グレードに特に有益であり、フェライトの割合が靭性、延性、耐食性および割れに直接影響します。 フェライト試験の重要性と利点 フェライト試験は迅速で手頃な価格で、即時の結果を提供するため、材料の故障が高価なダウンタイムや危険な状況を引き起こす可能性がある産業において品質管理の重要な部分です。正しいフェライト含有量を維持することで、企業はステンレス鋼部品の性能、安全性、および信頼性を向上させ、早期故障、高いメンテナンスコスト、または構造的弱点による安全リスクなどの問題を回避できます。 要約すると、フェライト試験は、ステンレス鋼の材料特性を評価および制御するためにさまざまな産業で使用される重要なNDT方法であり、長期的な耐久性、信頼性、および安全性を保証します。 主な特徴 / 技術仕様 - フェライト含有量測定範囲：0.5...20 / 0.5...60 / 0.5...80%* - FN測定範囲：0.5…100* - 基本誤差：5％未満 - 電源：2700 mAhバッテリー（交換可能）またはAAバッテリー - 連続動作時間：8時間 - ディスプレイ：カラーTFT LCD 320Х240 - メモリ：100ページ x 1ページあたり100測定 - 重量：0.3 kg - 電子ユニットの寸法：36х78х159 mm - トランスデューサーの寸法：TQ2-01 d16х60 mm / TQ0.7-01 d10х63 mm - 動作温度：-10...+40°C - 最大磁化深さ：TQ2-01：3 mm / TQ0.7-01：5.5 mm - トランスデューサータイプ：磁気誘導
