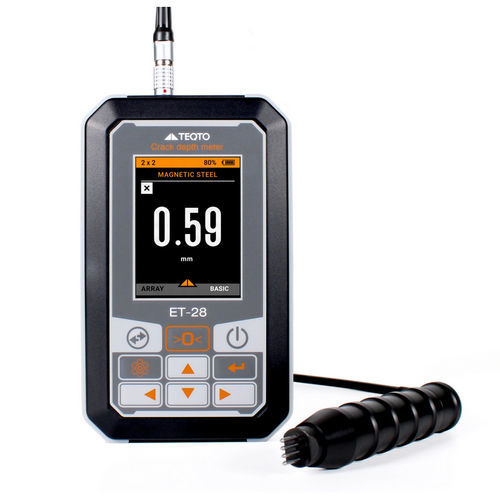

電子クラックメーター ET-28

高精度のハンドヘルド機器で、ステンレス鋼やジュラルミンを含む様々な金属や合金の亀裂の深さを測定するために特別に設計されています。他の方法で事前に検出された亀裂に対して、交流電位測定の原理に基づいて動作し、従来の方法と比較して迅速かつ正確な深さテストを提供します。磁粉探傷、浸透探傷、渦電流探傷などの他の亀裂検出方法と組み合わせると、最も効率的に機能します。 - フェロ磁性材料および非フェロ磁性材料（例：ステンレス鋼、アルミニウム合金）の両方での測定に適しています。 - 0.2から100.0 mmまでの広い測定範囲。 - 測定結果に対する材料の電磁特性の影響が最小限。 - 不規則な形状の製品を検査するための様々なプローブデザインを装備。 - プローブのスプリング付き接触電極が曲面での測定を可能にします。 - フィールド、ワークショップ、ラボ条件での使用に適しています。 用途: - シャフト、ロール、圧延機、建設部品、機械、メカニズム - パイプ、チューブ、石油・ガスパイプライン - 圧力容器 - エネルギー産業のデバイス 亀裂深さ測定の段階: - “0”の設定 – オブジェクトの損傷していない領域で測定します。 - 亀裂の深さの測定 – 接触電極を亀裂の反対側に配置し、画面に深さ測定がmmで表示されます。 制御対象の要件: - 表面粗さは40 Rz（10 Ra）以下。 - プローブ電極との安定した電気接触。 技術仕様: 特性 | 値 --- | --- 測定範囲（亀裂の深さ） | 0.5 – 30 mm 推定範囲（亀裂の深さの概算） | 30 – 100 mm 測定精度 | ±(0.1h + 0.2 mm)、ここで“h”は亀裂の深さ 最大亀裂幅（プローブデザインによる） | 最大3.5 mm 最小亀裂長 | 5亀裂深さ、3 mm以上 電源 | アキュムレータ ディスプレイ照明 | はい 自動オフ | はい 電子ユニットの寸法 | 150х80х30 mm 重量 | 0.4 kg 動作温度範囲 | +5 … +40 °C 保証 | 1年 納品セット: - 電子ユニット - アキュムレータ - プローブ“1×4” - 3つの亀裂を持つテストブロック - 充電器 - ソフトケース - デバイスを固定するためのアームカフ - 持ち運びと保管用バッグ アクセサリー: - 手の届きにくいエリア用プローブ“2×2”（例：フィレット） - 30 mm以上の亀裂用プローブ“3+1”（外部電極付き） 電位測定法の原理と応用: - シートメタルの剥離や鋳造欠陥の特定。 - はんだ付け接合部の品質評価。 - 欠陥のある溶接シームの検出。 - 二金属板の剥離の特定。 - 金属部品の亀裂の測定。 - 導電性による金属オブジェクトの分類または識別。 電位測定法の基礎: 電位測定法（EPM）は、最も広く使用されている電気的非破壊検査技術です。表面欠陥を検出するために、試験対象の表面上の電位分布を測定します。交流または直流の電流が調査対象に供給され、受信電極を使用して電位差が測定されます。この値は、表面欠陥の深さおよびその寸法パラメータを評価するために使用されます。この方法は亀裂の深さを評価するのに非常に効果的ですが、空洞や孔のような他の欠陥タイプにはあまり適していない場合があります。 制限要因: 1. 亀裂深さの評価の信頼性は、試験対象の材料の電気物理的特性の均一性と等方性、主にその特定の電気抵抗率に依存します。 2. 電位測定法は、欠陥が亀裂に典型的なように、重要な線形拡張を持つ場合にのみ効果的です。欠陥の長さは、その深さの少なくとも3倍でなければなりません。
