湿式溶接超音波式CND検査装置 Monolith 3D

パルスエコ断層撮影用

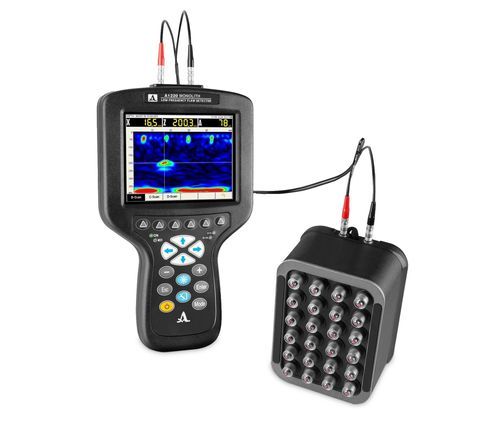

コンクリート、鉄筋コンクリート構造物、岩石の超音波厚さ測定と欠陥検出のために設計されたコンパクトなハンドヘルド超音波パルス速度およびエコーテスターです。デバイスは、大型の高コントラストTFTディスプレイとキーボードを備えたコンパクトな電子ユニットです。その多機能性にもかかわらず、直感的なインターフェースとアイコンベースのメニューにより、主要な設定と機能への迅速なアクセスを提供し、使いやすいです。 人間工学に基づいたデザインと軽量（わずか800グラム）、および電子ユニットを専門のパッドに固定する能力により、アクセスが困難な場所での便利な操作が可能になり、高所での作業が可能です。すべての検査結果は機器のメモリに記録され、USBポートを介して外部PCに転送して、さらなる処理、登録、およびアーカイブが可能です。 使用方法: - 低周波ドライポイントコンタクトアンテナアレイM2502 0.05A0R100Х60PSを使用し、せん断波と公称周波数50 kHzで、コンクリートオブジェクトの厚さを最大3,000 mm、鉄筋コンクリートオブジェクトの厚さを最大600 mmまで測定できます。機器は、鉄筋コンクリート、石、および同様の材料で作られた製品および構造物の内部異物、空洞、空隙、および亀裂を片側アクセスで検索することを可能にし、また、青銅鋳物に埋め込まれた欠陥を検索することも可能です。粗粒材料の内部構造をテストすることが可能です。検査結果には、可視化ソフトウェアINTROVIEWを使用したグリッドスキャン機能（B-Scan、C-Scan、D-Scan、厚さプロファイル）によるスライスおよび投影画像が含まれます。 納品セット: - Monolith 3D – 超音波欠陥検出器 - アンテナアレイМ2502 0.05A0R100X60PS - ダブルLEMO 00 – LEMO 00ケーブル1.2 m - USB A – Micro Bケーブル - ケーブル付きネットアダプター220V-15V - キャリングマップケース - ソフトカバー - ケース - 可視化ソフトウェアINTROVIEW（グリッドスキャン機能による3Dトモグラフィックイメージング、高度な可視化および分析機能） - グリッドスキャン機能によるスライスおよび投影画像（B-Scan、C-Scan、D-Scan、厚さプロファイル） 最大データ取得長（せん断波）: 2150 mm 最大データ取得長: 1600 μs 最大浸透深さ（コンクリートグレード400）: 600 mm 円筒形材料欠陥の最小寸法: 30 mm MAPモードで保存可能なAスキャンの数: 200 最大検査面積（MAPモード）: 2 m² 材料速度範囲: 1,000 – 9,999 m/s 送信機パルス形状: メアンダー、0.5–5.0周期 パルス繰り返し率: 1–50 Hz 受信機帯域幅: 10–300 kHz ゲイン設定範囲: 0–100 dB、ステップ1 dB プログラム可能なDACポイント: 32 DACの動的範囲: 30 dB 電源: 内蔵バッテリー 動作時間: 14 h バッテリー充電時間: 3 h 動作温度範囲: –20から+45 ºC ディスプレイタイプ: TFT (640 х 480) 電子ユニットの寸法: 260 х 156 х 43 mm 電子ユニットの重量: 800 g M2502アンテナアレイの寸法: 139 х 105 х 89 mm M2502アンテナアレイの重量: 1.1 kg
