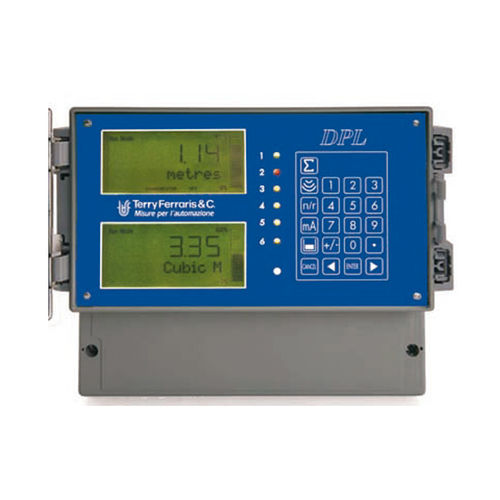

超音波レベルトランスミッタ DPL

固体用液体用RS-485

製品概要
DPLは、2つの独立したチャネルと2個のトランスデューサを制御する電子機器を備えた超音波／レーダー式レベル計です。各チャネルは、液体および固体の流量測定、レベルまたは体積測定、ポンプ制御としてプログラム可能です。UTF / dBxx / dBRシリーズのトランスデューサに対応し、使用するトランスデューサにより測定範囲は0.2～50 mです。DPLはタンク内のレベル測定や、開水路や越流堰での流量測定に使用されます。2つのトランスデューサから得たデータを組み合わせて、タンクの充填・排出システムや昇降の厳密な制御を行うことができます。信号処理ソフトウェアは反射信号を解析し、配管やポンプなどの障害物と区別して真の液位を検出します。動作パラメータは不揮発性メモリに保存されます。設定は本体のキーパッドまたは専用ソフトウェアを使用したPCで行えます。

表（主な属性）
計測：電子 | レベル | 流量/フロー率
検出：検出
技術：技術

主な機能

• 2つの独立チャネルと2個のトランスデューサ
• 各チャネルは流量、レベル、体積測定およびポンプ制御にプログラム可能
• UTF / dBxx / dBRシリーズのトランスデューサに対応
• 測定範囲：0.2～50 m（トランスデューサによる）
• 用途：タンク内のレベル測定；開水路や越流堰での流量測定；液体・固体の取り扱い
• 6つの自由にプログラム可能なSPTDリレー
• 動作パラメータを保持する不揮発性メモリ
• 任意で1年分の記録が可能なプログラム可能なデータロガー（要問合せ）
• オプションのデジタル出力：RS485 ModbusまたはProfibus（要問合せ）
• 本体キーパッドまたはPCと専用ソフトでプログラム可能
• 信号処理により真の液位を検出し、配管やポンプなどの障害物を無視
• メンテナンスフリーで設置が容易（トランスデューサは測定対象に垂直に設置）

技術仕様

• 製品種別：2チャネル超音波／レーダー式レベル計
• チャネル数：2つの独立チャネル
• トランスデューサ互換性：UTF / dBxx / dBRシリーズ
• 測定範囲：0.2～50 m（トランスデューサ依存）
• 測定対象：レベル、体積、流量/フロー率
• 制御機能：レベル制御、体積制御、ポンプ制御、タンク充放管理
• リレー：6個の自由にプログラム可能なSPTDリレー
• メモリ：動作パラメータ用の不揮発性メモリ
• データロガー：オプション、最大1年の記録（要問合せ）
• デジタル通信：RS485 ModbusまたはProfibus（要問合せ）
• プログラミング／インターフェース：本体キーパッド；専用ソフト搭載のPC
• 設置：トランスデューサを垂直に設置；配線および設定が簡単
• 信号処理：反射信号の解析により真の液位を特定し障害物を無視
• メンテナンス：メンテナンスフリー設計
