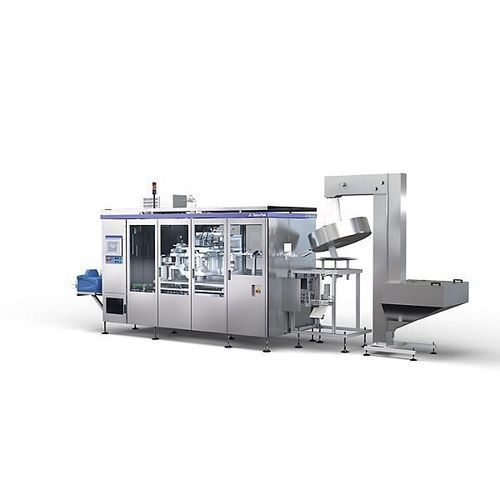

サーボドライブキャッピングヘッド 30/Flex

ねじ式

概要
Tetra Pakの容器に対してねじ式キャップを正確に取り付けるために設計された、柔軟で高精度なキャップ装着機。Tetra Pak Operator Panelによる簡便な操作と、キャップの位置を確実に確認するビジョンシステムを備えています。正確な接着剤（ホットメルト）供給、接着剤レギュレータ、不適切なキャップ位置やムラのあるホットメルト塗布を検出して流出させる自動排出機能などが特徴です。

クイックファクト

• 自動排出システムが不均一なホットメルト塗布や許容範囲外のキャップ位置を検知して排出
• 接着剤は経済性と信頼性を考慮して正確に供給される
• 接着剤レギュレータにより人的ミスのリスクを低減

特長
ビジョンシステム
機内カメラで容器そのものではなく「穴の位置」を捉えることで、高精度なキャップ装着を実現します。キャップホルダーは互いに独立して動作する設計で、さらに高い精度を発揮します。この機能はTPAおよびTGAラインで標準装備であり、ReCapおよびSlimCapラインでは利用できません。

ダブルホットメルトアプリケータ
ねじキャップの高速で滑らかな装着を可能にします。ホットメルトの塗布はサーボ駆動で同期され、高速運転時でも欠陥やこぼれを最小限に抑える正確で滑らかな動作を実現します。

オペレータ―インターフェース
直感的なタッチスクリーンを備えたTetra Pak Operator Panelによる容易な操作。作業箇所への床上レベルでのアクセスと、オペレータ向けの大きな観察窓を備えています。

自動排出機能
自動排出機能は、ねじキャップが正しく配置されているかを測定・算出します。位置不良を検出した場合、そのパッケージはラインから自動的に排出され、開けやすいパッケージの供給を確保します。

フロープリンシプル
パッケージは停止や方向転換無しで機械を直進通過します。通過中にキャップをインラインで装着するため、迅速かつ優しい取扱い、良好なパッケージ形状、ターゲットどおりの高い良品出力が得られます。

対応パッケージ種別

• Tetra Prisma® Aseptic Edge (200 ml, 250 ml, 300 ml, 500 ml)
• Tetra Prisma® Aseptic Square (330 ml)
• Tetra Brik® Aseptic Slim (1000 ml, 1500 ml)
• Tetra Brik® Aseptic Edge (200 ml, 250 ml)

仕様 / 技術的特性

• 穴位置を取得するカメラを備えたビジョンシステムにより、高精度なキャップ位置決めを実現
• 精度向上のため独立駆動するキャップホルダー
• サーボ同期のダブルホットメルトアプリケータによる高速ねじキャップ装着
• 無駄と人的ミスを減らす正確な接着剤供給と接着剤レギュレータ
• 不正確なキャップ配置やムラのあるホットメルトを持つパッケージを除去する自動排出システム
• 直進フロー原理：パッケージは停止や方向転換なく移動し、キャップはインラインで装着される
• オペレーターに配慮した設計：Tetra Pak Operator Panel、床上アクセス、大きな観察窓
• 標準の互換性注意点：ビジョンシステム機能はTPAおよびTGAラインで標準装備；ReCapおよびSlimCapラインでは利用不可
