電動車両用充電ステーション E-DIAG

ACDC移動式

概要

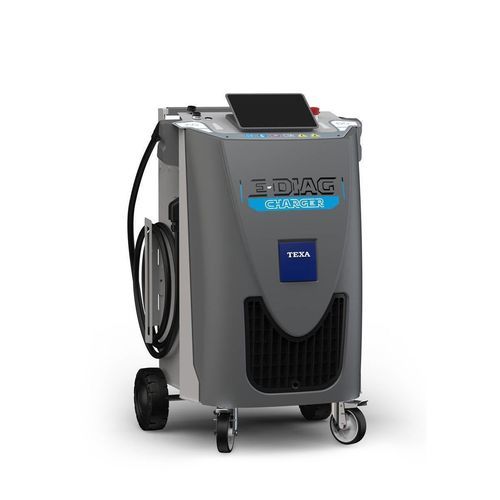

E-DIAG CHARGERは、ワークショップ向けのモバイル充電・診断ステーションであり、駆動用バッテリーの充電や充電中の診断を行うために設計されています。AC/DC充電、車両診断、バッテリーのState of Health（SoH）推定および証明書発行機能を統合しています。

主な機能

• BEVおよびPHEVの駆動用バッテリー充電（ACおよびDC）。
• バッテリー電子系および充電システムのシリアル診断。
• OBD/BMSアクセスとセル監視のためのNAVIGATOR NANO SERVICEモジュール内蔵。
• SoH推定と証明書発行（ワークショップ版および認定版の選択肢）。
• 12 Vおよび24 Vサービスバッテリーの充電・診断。

充電
E-DIAG CHARGERはType 2コネクタによるAC充電とCCS2 ComboによるDC充電に対応し、駆動電圧は最大800 Vまでサポートします。AC/DC両方の充電計測はMID（指令2014/32/EU）認証済みです。2系統の同時充電（例：ACとDC）を管理でき、オプションのPLC ENERGY METERにより作業場の電力容量に応じた自動出力制御が可能です。

診断
診断機能により充電中のシステム検査が可能です。付属のNAVIGATOR NANO SERVICEモジュールは以下を提供します：

• バッテリー電子系および充電システムとのシリアル通信
• BMS接続およびECUからのパラメータ読み取り
• 車両が提供する場合の個別セル監視
• バッテリーおよび充電系のパラメータ全件読出し

重要な作業時（ECU再プログラミング、ADASキャリブレーション等）に電圧を安定化する'flashing mode'もサポートします。

バッテリーの状態（SoH）
車両ECUから取得したパラメータをクラウドで処理し、駆動バッテリーのSoHをパーセンテージで推定します。ワークショップはTEXPACK E-DIAG CHARGERサブスクリプションに含まれるワークショップ証明書を発行でき、認定証明書は有料のオンデマンドサービスとして数分で取得できます。

安全性・電気的機能
起動時に内部セルフチェックを実行します。端子温度を測る熱電対付きクランプを装備し、異常温度検出時には即時に充電を停止します。作業場の電源容量に合わせて充電出力を自動調整し、過電流による不意の遮断を防止します。

設計・使いやすさ
10インチのグローブタッチ対応マルチタッチカラーディスプレイを搭載。Windowsベースのソフトウェアで充電・診断・証明書発行などの操作をワークフロー重視で提供します。キャスター付きの可搬シャーシにより狭い作業スペースでも移動が容易です。

搭載機能（要約）

• BEV/PHEVの駆動用バッテリー充電（AC Type 2 & DC CCS2、最大800 V）
• バッテリー電子系および充電システムのシリアル診断
• 12 Vおよび24 Vバッテリーの充電・診断
• SoH推定および証明書発行（ワークショップ/認定）
• 二系統同時充電と自動電力管理（PLC ENERGY METERオプション対応）

技術仕様

• 充電インターフェース：AC Type 2、DC CCS2 Combo
• 最大駆動電圧：最大800 V
• 充電計測：MID認証（指令2014/32/EU）
• 同時充電：2系統（例：AC + DC）
• 電力管理：調整可能な閾値、PLC ENERGY METER（オプション）による動的制限
• 診断モジュール：NAVIGATOR NANO SERVICE同梱（OBD/BMS接続）
• SoH：クラウド処理による推定；ワークショップ・認定証明書オプション
• 表示：10" マルチタッチカラー画面（グローブタッチ対応）
• 安全機能：起動時セルフチェック、熱電対付きクランプによる温度監視と自動停止
• 可搬性：キャスター付きコンパクトシャーシ
• ソフトウェア：WindowsベースUIによるワークフローアクセス
• サービス：TEXPACK E-DIAG CHARGERサブスクリプションにワークショップ証明書が含まれ、認定証明書は有料で提供
