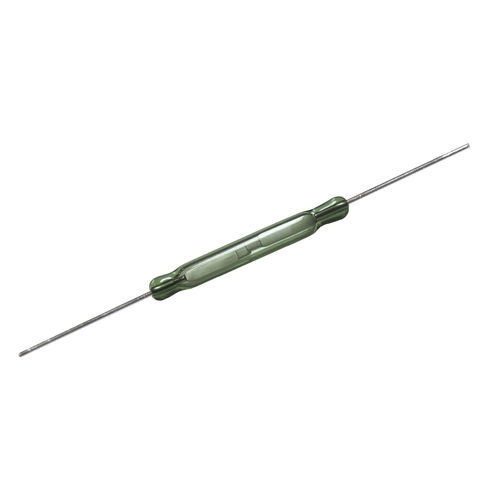

単極リードスイッチ RI-25 series

スイッチングマイクロ

ガス封入ガラスに密閉されたマイクロドライリードスイッチ。単極、単投（SPST）タイプで、常開接点を持ち、2枚の磁気作動リードを内蔵しています。 スイッチはダブルエンドタイプで、電磁石、永久磁石、またはその両方の組み合わせで作動します。このデバイスは、リレーまたはスイッチングデバイスの高負荷アプリケーションでの使用を目的としています。 特徴 最大25Wの負荷に対応 コンタクト層：金、メッキルテニウム 優れたガラス-金属シールとブレードアライメント 優れた寿命と信頼性 RoHS対応 AT-カスタマイズ／フォーミングリード 標準モデルの他、以下のオプションによるカスタマイズ製品の供給も可能です： - お客様の仕様に合わせた動作範囲およびリリース範囲 - クロップリードおよび/またはパフォーマンスリード コイル すべての特性はフィリップス標準コイルを使用して測定されています。フィリップス標準コイルの定義については、本カタログのリードスイッチ技術・応用情報セクションの「アプリケーションノート」を参照してください。 寿命と信頼性 以下に示す寿命データは、RI-25シリーズ各タイプの公表最大動作値の1.25倍で通電した場合のものです。 機械的データ 接点配列はノーマルオープン、リード仕上げは錫メッキ、正味質量は約190mg、任意の位置に取り付け可能です。 衝撃 スイッチは "IEC 68-2-27 "の試験Ea（ピーク加速度150G、半正弦波、継続時間11ms）に従って試験されています。 このような衝撃では、開いているスイッチ（磁界が存在しない）は閉じず、80ATコイルで閉じたままのスイッチは開きません。
