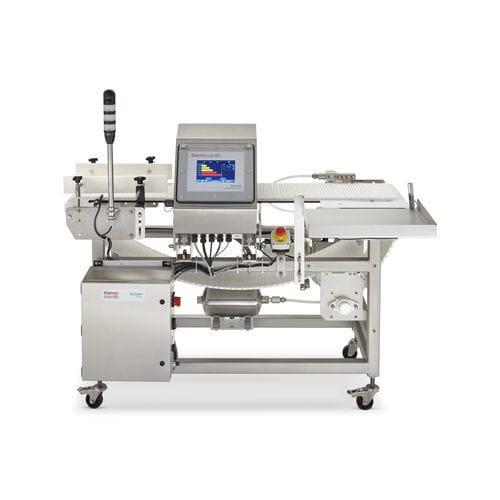

コンベア用金属検出機 Multiscan Sentinel 5000™

マルチスペクトルデジタル一体型

簡単な説明
Thermo Scientific の Multiscan Sentinel 金属検出機は、最大5つの選択可能な周波数を同時にスキャンし、食品加工の過酷な用途で鉄、非鉄、ステンレス鋼の異物を検出します。

製品説明
Multiscan Sentinel は、マルチ周波数スキャン（50–1000 kHz）と高度な信号処理を組み合わせ、単一または二重周波数システムの限界を克服します。乳製品、肉類、家禽、ベーカリーなど製品影響が大きいライン向けに設計され、検出感度を向上させつつ APEX 500 との互換性を保持し、簡単にアップグレードできます。

主な特長

• Multiscan：ユーザー選択可能な最大5周波数のスキャン（50–1000 kHz）。
• 従来技術（例：APEX 500）より体積で最大70%小さい異物を検出可能、ラインの大幅な変更なしに感度を向上。
• 設定を支援するガイド付きの使いやすいタッチスクリーン。
• フェージング、廃棄診断、検証テスト、しきい値管理のための詳細なグラフィック表示により微調整とトラブルシューティングを支援。
• 厳しい洗浄に対応する IP69K 防護等級。
• 拡張とシステム統合を容易にする統合型エレクトロニクス。
• ソフトウェア実装のバランス機能により、現場での手動バランス不要。
• 高温や激しい洗浄環境向けの HD / PVDF ライナーオプションを含む広い動作温度範囲。
• 鉄、非鉄、316 ステンレス用の標準試験片が付属。

表：品番とモデル
品番 | モデル
SENTINEL5000 | Multiscan Sentinel 5000
SENTINEL3000 | Multiscan Sentinel 3000
SENTINEL1000 | Selectscan Sentinel 1000

仕様 / 技術情報

• 開口サイズ：幅 75～2000 mm、高さ 75～600 mm。増分：200 mm まで 25 mm、200 mm 超は 50 mm。APEX 500 と同等のフットパターンおよび開口配置で容易にアップグレード可能。
• 認証 / 適合：cCSAus、CE、ISO 9001。
• 通信：
  • HMI：対角 7 in（178 mm）高輝度カラ―タッチスクリーン。
  • 防水 USB 2.0 ポート。
• 構造：
  • 本体と前面パネルはステンレス鋼 304、straightline 仕上げ；HD オプションは 316 ステンレス。
  • オプション：激しいウォッシュダウンや高温用途向けに3種類の開口ライナー。
• 電源：100/240 V AC 単相 + アース；50/60 Hz；0.6–1.2 A。
• フランジオプション：金属フリーゾーンは最小開口寸法の1.5–2倍；オプションのフランジで縮小可能。
• 用途：食品、飲料、その他製品の金属検出。
• 保護等級：IP69K；HD オプションは熱衝撃保護を含む。
• 入力配線：速度センサー、投入フォトアイ、拒否確認1およびビン満杯、外部アラーム、外部リセット。
• 入力タイプ：8入力 — 24 VDC アクティブ、NPN または PNP 選択可能。
• 代表モデル：Multiscan Sentinel 5000。
• 動作温度：
  • 検出器周囲温度：-10°～+40°C。
  • 開口内製品温度：-10°～+55°C；HD オプション最大 40°C；PVDF オプション最大 120°C。
  • 最大ウォッシュダウン温度：55°C；HD オプション 65°C；PVDF ライナーは洗浄不可（乾燥用途のみ）。
• 出力割り当て：Reject 1、Reject 2、Fault、Alarm、Warning。
• 相対湿度：20–80% 非結露；一方通行ブリーザーバルブ標準装備。
• 感度：APEX 500 と比較して体積で最大70%小さい異物を検出（アプリケーション依存）。
• 速度範囲：0.5 m/min（1.7 ft/min）～80 m/min（262 ft/min）。エンコーダ入力推奨。
• 製品種別：金属検出機。ユニット：各台。
