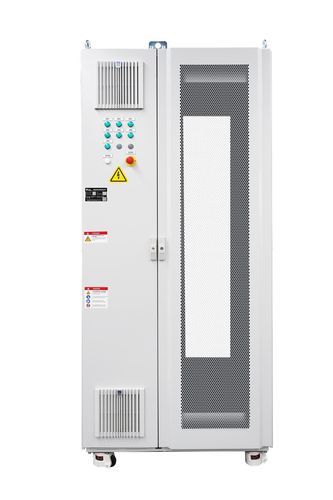

配電電気エンクロージャ RA1053

装備19" ラック配電用

製品概要
Sentinel Power Cabinet Series 48U（RA1053）は、19インチのプログラム可能な高出力電源の収容を目的に設計された、UL 508A認証のプレワイヤード産業用電源キャビネットです。Sentinel-X 48U / Sentinel-Y 48Uの構成で提供され、10 kWから最大420 kWまでスケーラブルに対応し、単一の48Uエンクロージャで最大7基の60 kW電源モジュールをサポートします。高電流対応のDCバスバー（>2000 A）を統合し、100%稼働時に周囲温度比で30K–50Kの温度上昇を想定した熱設計により継続運転を確保します。冷却は冗長な高圧ファンマトリクス（合計>2000 CFM）と85%開口のパンチングドア、ベイごとの温度センサ、および過熱時の自動出力制限で構成されます。電力網互換性と電力品質管理のため、THDi < 5%を維持するアクティブPFC、上流の不要遮断を防ぐ段階的ソフトスタート、中性点シフトを防止するバランスした3相入力を備えます。入力は3L+PE 600 A、400 VAC / 480 VAC（50Hz/60Hz）に対応。SCCRは標準10 kA、オプションで65 kAにアップグレード可能。1600 kg支持の強化フレーム、ドアインターロック、デュアルチャネル非常停止およびカスタマイズ可能な遠隔制御・表示機能を備えます。

主な特長

• 超高密度・スケーラビリティ：48Uで10 kW–420 kWを実現、最大7×60 kWモジュールをサポート。
• UL 508A認証の安全性：UL 508A準拠、標準SCCR 10 kA、オプション65 kA、電流制限保護。
• 工場プレワイヤードで導入容易：AC入力配電および高電流DCバスバーを工場で配線済み、現地配線と立ち上げ時間を短縮。
• 高度な熱管理：屋上搭載の冗長ファン＆gt;2000 CFM、85%開口パンチングドア、ベイ毎の温度監視、自動出力制限。
• 電網互換性の最適化：アクティブPFC（THDi < 5%）、段階的ソフトスタート、バランスされた3相入力で中性点シフトを防止。
• 堅牢でカスタマイズ可能な設計：強化フレーム（1600 kg対応）、ドアインターロック、デュアルチャネル非常停止、リモート制御・アラームのカスタマイズ対応。

仕様 / 技術データ

• シリーズ：Sentinel Power Cabinet Series 48U
• 型番：RA1053
• 出力レンジ：10 kW – 420 kW（最大7台の60 kWモジュールをサポート）
• DCバスバー容量：高電流分配 >2000 A
• 熱設計：100%稼働で周囲温度比30K–50Kの温度上昇を想定
• 冷却：冗長高圧ファンマトリクス >2000 CFM、85%開口パンチングドア、ベイ毎温度センサ、自動非常用出力制限
• 電力品質：アクティブPFC、THDi < 5%
• 入力互換性：3L+PE 600 A（400 VAC / 480 VAC）、50 Hz / 60 Hz
• 短絡耐量（SCCR）：標準10 kA、オプションで65 kA
• 定格電流：600 A
• 定格電圧：400 VAC / 480 VAC
• 外形寸法（W*D*H）：1000*1000*2200 mm
• フレーム支持荷重：1600 kg
• 保護・安全：段階的ソフトスタート、電流制限保護、ドアインターロック、デュアルチャネル非常停止
• カスタマイズ項目：電源モジュール構成、キャビネットの温湿度制御、音声・表示アラーム、その他遠隔制御要件
