アナログ入出モジュール 8500

RS-232USBGPIB

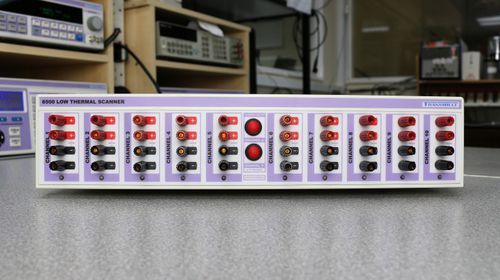

8500 低熱スキャナーを用いた測定の自動化により、完全自動の測定システムを実現できます 本体の背面にある単一の出力を基準とする10チャンネル 4端子ケルビン切り替え（電圧端子2つ、電流端子2つ） 最大電圧 200V 最大電流 1A 熱起電力 <150nV（標準値） スイッチ抵抗：<0.2オーム 8500低熱スキャナーを用いた測定の自動化により、完全自動の測定システムを実現できます。8500スキャナーをProGraphソフトウェアおよび8000シリーズマルチメーターと併用することで、電圧源および抵抗源の安定性を評価するためのターンキーソリューションが提供されます。 各チャンネルは、低熱影響（150nV未満）の4線式スイッチングソリューションを提供するため、8500は温度測定を目的とした4線式抵抗測定や、標準抵抗器の比較に最適です。 超低熱影響の4mmバインディングポストにより、接続が容易になり、標準的な4mmテストリードだけでなく、スペード端子や裸線での接続にも対応しているため、用途に応じて自動化システムを迅速に再構成できます。スキャナー背面に配置された出力端子により、配線を効率的かつ整然と行うことができ、恒久的な設置も簡単です。 熱によって発生する起電力（EMF）を低減するために、特別な配慮がなされています。 開位置または閉位置に切り替えた後に電流を必要としないラッチングリレーを採用し、外部電源を使用することで、内部の自己発熱をほぼゼロに抑え、放熱はユニット外部で行われるようにしています。究極の低発熱性能を実現するため、金メッキを施した脱酸素銅端子を採用しています。
