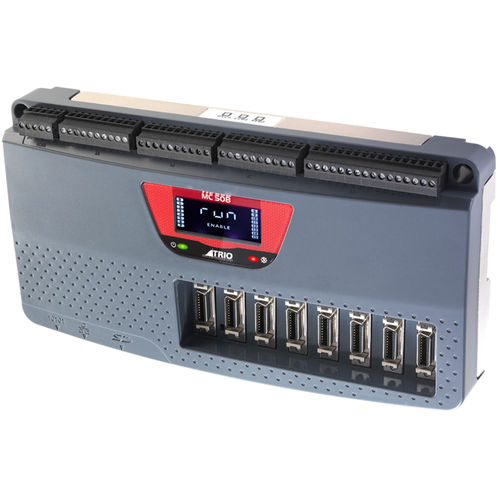

多軸動作制御装置 MC508

イーサネットCANopenMODBUS　TCP

MC508は、高性能ARM Cortex A9 800Mhzプロセッサを使用したハイスペックなモーション・コーディネータで、8つの電圧出力と8つのフレキシブルな軸ポートを備え、最大16のパルスおよび方向出力軸または8つのクローズド・ループ・サーボ軸用に構成できます。128MBytesのRAMを誇り、うち32MBytesはユーザープログラムおよびユーザーテーブル領域用です。 高度な8軸クローズドループサーボ/16軸パルス方向 合計32のデジタル入力と16のデジタル出力 EnDAT、Biss、SSIアブソリュートエンコーダ対応 直線補間、円弧補間、ヘリカル補間、球面補間 柔軟なCAM形状、リンクモーション カメラ/レーザー制御用ハードウェアリンク出力 Ethernet-IP / Modbus TCP / Ethernetインターフェース内蔵 IEC 61131-3プログラミング マルチタスクBASICプログラミング テキストファイル処理 ロボット変換 SDメモリーカードスロット CANopen I/O拡張 バックライト付きLCDディスプレイ RoHSおよびCE承認 汎用性 フレキシブルな軸MDRタイプのコネクタにより、MC508からドライブまで1本のケーブルで接続できます。ポートは、フィードバック・デバイスまたはパルス方向出力としてソフトウェアで設定できます。出力として、ステッピングまたはサーボ・ドライブでパルスおよび方向として使用したり、シミュレートされたエンコーダ出力として動作させることができます。フィードバックとして構成するときは、インクリメンタル・エンコーダ入力または4つの一般的なアブソリュート・エンコーダタイプ（SSI、BiSS、多摩川、Endat）のいずれかにできます。すべてのフィードバック軸は、電圧出力付きのクローズド・ループ・サーボを形成するために使用できます。 MDR 3m ケーブルは別途購入できます (P382)。
