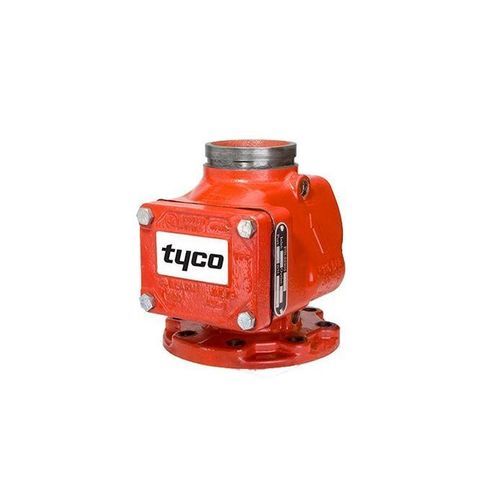

スイング式逆止弁 AV-1-300

水用フランジ取り付けダブル クランプ式

概要
Tyco® AV-1-300 型アラームバルブは、分割座リング方式のゴム面クラッパーを備えた流水アラームバルブで、湿式配管の防火システム向けに設計されています。システムへの連続した水流が1つ以上のスプリンクラーの放流量に相当するとき、電気式および/または油圧式アラームを自動的に作動させます。変動圧力のある設置にはオプションの RC-1 遅延チャンバーが用意されています。バルブトリムには圧力計、バイパス逆止弁、メインドレンバルブ、アラーム試験弁が含まれます。バイパス逆止弁は、クラッパーを開かずに遅いまたは小さな一時的な供給圧上昇を許容することで誤報を低減します。

特長

• 垂直または水平に設置可能
• 1つ以上のスプリンクラーに相当する定常流で電気式/油圧式アラームを自動作動
• バルブライザーの組付けを迅速化するモジュラー式トリムでのプレアセンブリが可能
• 湿式配管（自動スプリンクラー）システムでの使用に適合
• 圧力変動のある設置向けに RC-1 遅延チャンバーをオプションで提供
• 欧州適合トリム仕様でも提供（製品ページの技術参照を参照）

利点

• 実績ある信頼性 — Tyco® 製品は100年以上にわたり防火に貢献
• 幅広い製品群 — バルブ、スプリンクラー、ウォーターミスト、フォーム濃縮液など関連ハードウェアを含む総合的な提供

製品情報（表）
認証: UL and C-UL Listed, FM Approved
許容圧力: 20〜300 psi（1.4〜20.7 bar）
サイズ: 2.5インチ（DN65）、4インチ（DN100）、6インチ（DN150）、8インチ（DN200）

技術仕様（表）
接続形式: グルーブ x グルーブ、フランジ x グルーブ、フランジ x フランジ
サイズ: 2.5インチ（DN65）、4インチ（DN100）、6インチ（DN150）、8インチ（DN200）
認証: UL and C-UL Listed, FM Approved
許容圧力: 20〜300 psi（1.4〜20.7 bar）

特性 / 技術仕様

• 型番: AV-1-300
• 接続形式: グルーブ x グルーブ、フランジ x グルーブ、フランジ x フランジ
• サイズ: 2.5"（DN65）、4"（DN100）、6"（DN150）、8"（DN200）
• 許容圧力: 20〜300 psi（1.4〜20.7 bar）
• 認証: UL and C-UL Listed, FM Approved
• オプション機器: 圧力変動対応の RC-1 遅延チャンバー
• バルブトリムに含まれるもの: 圧力計、バイパス逆止弁、メインドレンバルブ、アラーム試験弁
