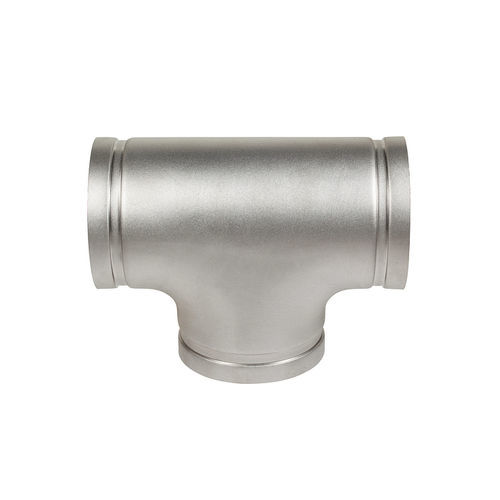

ねじ込み接続部品 Figure 419

T304ステンレス鋼316ステンレス鋼

概要
Grinnellの溝付きステンレス鋼フルフロー継手は、Type 304およびType 316のステンレス鋼で製造され、溝付配管システム向けに軽量で耐腐食性の高い接続を提供します。Figure 419の溝付きティーは、流量特性を維持しつつ方向変更、出口追加、サイズ縮小、または封止を可能にします。地域配布はヨーロッパ、中東、アフリカに限定されます。

製品詳細
製品種別：継手
サイズ：DN25 ～ DN300（1 ～ 12 in.）
地域の可用性：ヨーロッパ、中東、アフリカのみ

特長

• 溝付き配管システムで方向を変える、または出口を追加するための経済的かつ効率的な方法
• 使用されるカップリングにより最大許容圧力は最大750 psi（52 bar）
• 鋳造溝付き設計によりフルフロー特性と低圧力損失を実現

利点

• 実績ある性能：Grinnellの継手、カップリングおよびアクセサリは信頼性の高いシステム運用のために仕様化されています
• 幅広い製品群：機械設備および防火用途向けのJohnson Controls製品群の一部
• メーカーサポート：Johnson Controlsの保証および技術支援に裏付けられています

技術仕様
圧力定格：使用するカップリングの定格は個別のデータシートを参照してください
地域の可用性：ヨーロッパ、中東、アフリカのみ
サイズ：DN25 ～ DN300（1 ～ 12 in.）

型式 / 技術仕様

• 型式：Figure 419
• 製品種別：溝付きステンレス鋼ティー（フルフロー）
• 材質：Type 304およびType 316ステンレス鋼
• サイズ：DN25 ～ DN300（1 ～ 12 in.）
• 最大許容圧力：最大750 psi（52 bar）（使用するカップリングの個別データシートを参照）
• 地域の可用性：ヨーロッパ、中東、アフリカのみ
• 用途：方向変更、出口追加、縮小、または溝付き配管システムの封止
