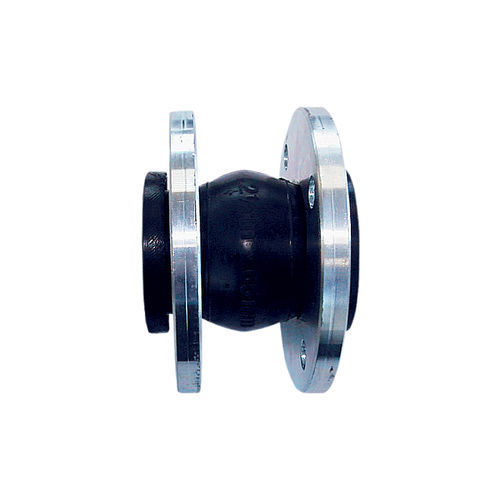

ゴム製伸縮管継手 FSF

スチール製円形フランジ取り付け

製品概要
配管系での熱膨張・収縮および振動を吸収します。ナイロン補強EPDM製のこの膨張継手は、工業用流体の取り扱いにおいて柔軟性と耐久性を提供します。ユニットは亜鉛めっき炭素鋼製フランジと硬化鋼製フランジリングを備え、確実な接続を確保します。騒音低減と機械的ストレスから敏感な機器を保護します。軸方向および横方向の大きな移動と最大35°の偏向が可能です。最高使用温度は104°Cと記載されており、圧力は最大230 psiまで言及されています。

特長と利点

• 全長：130 mm（全サイズ共通）
• 水（温水、廃水、海水を含む）、弱酸、アルカリ、圧縮空気（無油）に使用可能
• 高真空用途は真空スパイラルが必要
• シール面はEPDMゴム – ガスケット不要
• 油、ガソリン、グリースとの使用不可
• 温度範囲：-25°C～+100°C（最高使用温度104°Cと記載）
• Grinnell製品シリーズの一部
• 対応サイズの幅：DN50～DN300（2 in～12 in）

サイズと供給
サイズ：DN50～DN300（2 in～12 in）
地域供給：米国およびカナダでは入手不可
圧力定格：製品テキストで最大230 psiが参照されているが、技術表では Pressure Rating が N/A と記載

仕様 / 技術仕様

• モデル／シリーズ：FSF
• 呼称：フランジ付ゴムベロー（フレキシブル膨張継手）
• 本体／ベロー材質：ナイロン補強EPDM
• シール面：EPDMゴム（ガスケット不要）
• フランジ：亜鉛めっき炭素鋼、硬化鋼製フランジリング付
• 全長：130 mm（全サイズ共通）
• 対応サイズ：DN50～DN300（2 in～12 in）
• 温度範囲：-25°C～+100°C；最高使用温度104°Cと記載
• 圧力定格：製品テキストで最大230 psiが言及されるが、技術表では N/A
• 移動能力：軸方向大きな移動、横方向の移動、最大偏向35°
• 対応流体：水（温水、廃水、海水）、弱酸、アルカリ、圧縮空気（無油）
• 非対応：油、ガソリン、グリース
• 高真空：真空スパイラルが必要
• 地域制限：米国およびカナダでは入手不可
