三元系リチウム電池モジュール

ブロック形状長方形フラット

概要

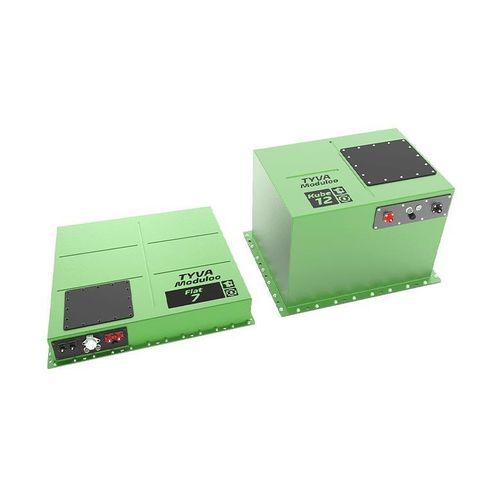

Flat & Kube シリーズは、高出力・高エネルギーを必要とする用途向けに設計されたリチウム電池モジュールです。電動モビリティ、エネルギー貯蔵、オフロード車、ドローン、海洋、防衛システム向けに想定され、TYVA Energie が製造する中で最大級のモジュールです。Flat と Kube はエネルギー容量は類似しますが形状が異なります：Flat は長く薄い、Kube はより立方体に近い形状です。両者とも Moduloo Ax 技術を搭載し、防水アルミニウム筐体に収められています。

主な特長

• 高エネルギー密度の持続可能なリチウムモジュール
• 2つの筐体フォーマット：Flat（長く薄い）と Kube（コンパクトな直方体）
• Moduloo Ax によるモジュール式および直列/並列構成対応
• 防水アルミ筐体（標準 IP65、モデルによっては IP67 対応可）
• BMS/PDU およびコネクタへのアクセス用の着脱式フロントパネル
• 筐体全長に渡るシャーシ固定で堅牢な取付けが可能
• オプションで IP67 防水コネクタを用意
• TYVA Smart Dashboard：アプリによる監視・管理が可能な Bluetooth 対応 BMS

認証

• 輸送用 UN 38.3 認証（レンジ）
• RoHS（一部モデルは保留）
• R10 Rev.6（保留）
• R100 Rev.3（保留）

想定適用分野

• エネルギー貯蔵システム
• オフロード車／機器のレトロフィット
• 防衛／軍事プラットフォーム
• 海洋／航行用途
• 電動モビリティ（バス、車両）
• ロボット、AGV、ドローン
• 携帯型／オフグリッドシステム

Flat 7 & 12 — 「Energy」と「Power」バリアント（データ）
表ヘッダー：電圧 | 容量 | エネルギー | 構成 | 化学 | 寸法 | 重量
Flat 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Flat 7 & Kube 7 — 「Power」バージョン（サンプル）
（Power バージョンは高い放電電流を提供します；以下は例）
Flat 7 Power 例：25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
Kube 7 Power 例：25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
（Power 版の最大放電電流：冷却なしでコアパック当たり最大 240 A（1 分）まで；Energy 版の典型的な最大放電電流は構成により約 70 A まで。）

設計および運用特性

• アルミニウム筐体；カスタム寸法対応可能
• 仕上げ：標準 IP65；一部モデルは IP67 オプション
• 一部モデルは 3000 V 耐圧
• コネクタ交換や電子機器アクセスのための着脱式アクセスパネル
• 直列・並列接続オプション（Kube）
• 放電温度範囲：-20 °C 〜 +60 °C
• 充電温度範囲：-20 °C 〜 +45 °C
• IP67 防水コネクタ対応可能
• 筐体全長にわたるシャーシ固定で堅牢な取り付け

技術仕様

• 化学組成：NMC（ニッケル・マンガン・コバルト）
• モジュール当たりの典型エネルギー：モデルにより約 6.1 kWh ～ 12.0 kWh
• 重量の例：40 kg（Flat/Kube 7）〜 65 kg（Flat/Kube 12）
• 寸法の例：Flat 7：710 x 720 x 104 mm；Kube 7：486 x 482 x 183 mm；Flat 12：940 x 696 x 104 mm；Kube 12：530 x 410 x 347 mm
• 保護等級：標準 IP65、IP67 オプション
• 着脱式カバー経由での BMS & PDU アクセス；Bluetooth 対応 BMS は TYVA Smart Dashboard と互換
• モジュール性：Moduloo Ax によりモジュール式、直列・並列構成を実現
• 認証：UN 38.3（輸送）；RoHS / R10 / R100 は一部モデルで保留
