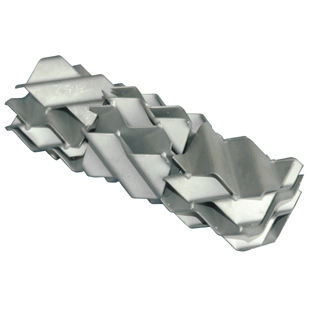

静的ミキサー GV

連続液体用水処理用

GVスタティックミキサーは、35年以上にわたって乱流用途に使用されてきました。低粘度液体の混合、気体の混合、非混和性液体の分散、気液分散を短時間で高度に行うことができる高性能インラインミキサーです。 混合能力 低粘度液体の混合 非混和性液体の分散 気体の混合 気体と液体の接触 用途 水処理、化学プラントでの液体、化学薬品、添加剤の混合 製油所での原油と水のような混和しない液体の分散、抽出用途 触媒反応器前でのガス混合 酸化のための空気と液体の接触 形状構成 GVスタティックミキサーは多くの幾何学的構成変数を備えているため、どのようなパイプ径でも混合強度に影響を与えることができ、他の技術では実現が困難な混合ソリューションを作り出すことができます： 標準的なGVスタティックミキサーは、パイプ軸に対して45°の角度を持つ5段の波板を直径全体に配置した構造になっています（図#1～#2）。 混合と接触を強化するために、パイプの直径内で層の数を変えることができます（図#3）。 波形の角度を変えて（図#4）、混合の強さと圧力降下に影響を与えることができる。 ミキシングエレメント間のスペーサーは、上流の動かないミキシングエレメント（図#5）によって生じる空配管乱流混合を利用し、追加の圧力損失は発生しません。
