静的ミキサー

連続液体用プラスチック産業用

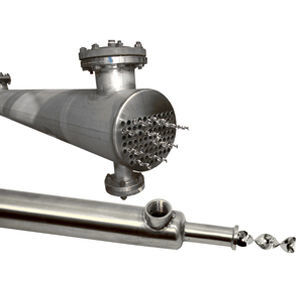

StaMixCo 社は、層流用途での熱伝達を強化する静的ミキサー熱交換器を製造しています。それらは粘性材料の暖房そして冷却の両方に使用されます。 単管式熱交換器 単管式熱交換器は、静的混合要素で満たされた単一の管が全流量を処理する小流量に最適です。 多管式熱交換器 多管式熱交換器は、複数の管を並列に並べた大流量に最適な熱交換器です。各管には静的混合要素が充填されています。 動作原理 パイプやチューブ内の粘性材料の流れは通常層流です。空の管（図#2）内のこの層流領域では、管内壁と管の中心を移動するバルク流体との間の物質の混合/交換（半径方向混合）は事実上ありません。 空の管内で粘性材料を冷却または加熱する場合、この層流プロファイルは熱伝達を劇的に妨げます。静的混合エレメントは、粘性材料を処理する管に挿入されると、壁とバルク流体材料を交換し、使用される静的混合エレメントのタイプ、管のサイズ、およびプロセス条件に応じて、3～6倍の熱伝達を促進します。 スタティックミキサー熱交換器の利点 コンパクトな容積で省スペース 短い滞留時間 プラグフロー特性により、製品流の滞留時間分布が狭い 混合、反応、熱伝達の同時進行 粘性伝熱に適した静的混合エレメントの種類 層流用途で熱伝達を促進するために使用される静的混合エレメントには、基本的に3つのタイプがあります。
