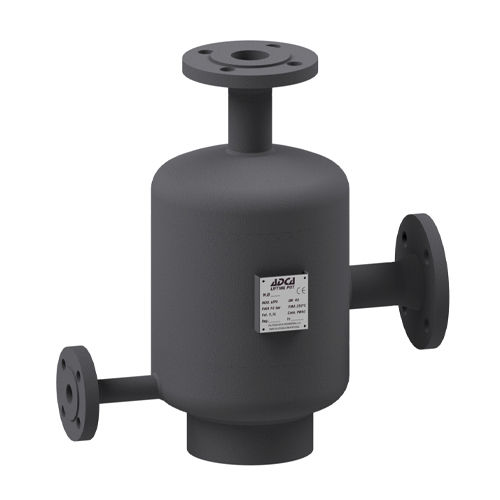

復水リフティングポット LIPO series

ADCA LIPOシリーズの復水リフティングポットは、蒸気および復水システムに設置するために設計されました。特に、ドレンをウォーターハンマーや騒音を発生させることなく移送し、高架ドレン本管に吊り上げなければならないドレンラインで使用されます。ドレンが高架ドレン本管に引き上げられると、スチームトラップの出口で形成されたフラッシュスチームは、はるかに低い温度のドレンとの突然の接触により凝縮する。蒸気の気泡は、液体状態に移行する間に体積を減少させながら爆縮する。そして、真空が突然形成され、周囲のドレンを激しく引っ張り、圧力ショックとウォーターハンマーを引き起こします。LIPOは、リフティングポットの上部に空気とフラッシュスチームのクッションを維持し、このような衝撃を吸収する一方、下部ではドレンがシール液として作動することで、このような現象の発生を防ぎます。こうしてLIPOの内部を流れるドレンは、内部の圧力によって上昇したドレン本管に押し出されます。 凝縮水を凝縮水本管に持ち上げる。 LIPOS - 炭素鋼 LIPOSS - ステンレス製 接続： フランジ式 EN 1092-1 PN 16 または PN 40.フランジ ASME B16.5 Class 150. 水平設置。水平インレットと垂直アウトレット。IMI - 設置およびメンテナンスに関する説明書をご参照ください。
