軸方向ファン VAX-H

産業用商業用羽根調整式

概要

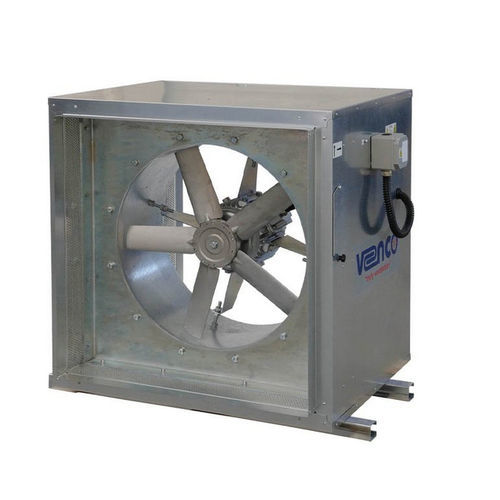

VENCOの筐体付軸流ファン（VAX-Hシリーズ）は、駐車場、地下鉄、冷凍用途、鉱山換気および一般的な産業／商業換気向けに設計されています。複数の羽根‑ハブ組合せと羽根角度の調整により、求められる性能に最適なファンを選定できます。二重構造の筐体は50 mmの岩綿による吸音・断熱を備え、サービスドアにより保守部品へのアクセスが容易です。

特長

• 羽根径 φ400 mm〜φ1,400 mm
• 熱浸漬亜鉛めっきの内筐体および亜鉛めっき外筐体
• 鋳造アルミ製可変羽根角度の羽根
• 空力成形された羽根プロファイルで高効率・低騒音
• ダイキャストアルミ合金製ハブ
• 複数の羽根‑ハブ組合せと可変羽根角で容量調整
• 50 mm岩綿による吸音・断熱
• 外筐体外側に配置されたIP67端子箱
• 保護等級IP55、絶縁クラスFの電動機
• 電源：230 V 単相 50 Hz、380 V 三相 50 Hz
• 使用温度範囲：-20°C〜60°C

付属品

• NRDO 円形逆流防止ダンパ（軸流ファン用）
• ACD 検査ハッチ
• 周波数変換器（インバータ）

仕様

• 適用分野：駐車場、地下鉄、冷凍、鉱山換気および一般産業／商業換気
• 筐体：50 mm岩綿を充填した二重構造（吸音・断熱）
• 寸法範囲：羽根径 400 mm〜1,400 mm
• 羽根：鋳造アルミ、羽根角可変；高効率・低騒音の空力プロファイル
• ハブ：ダイキャストアルミ合金
• 容量制御：複数の羽根‑ハブ組合せおよび可変羽根角
• 保守性：サービスドアから全機器にアクセス可能
• 端子箱：IP67、外筐体外側に配置
• モータ：保護等級IP55、絶縁クラスF
• 電源オプション：230 V 単相 50 Hz、380 V 三相 50 Hz
• 使用温度範囲：-20°C〜60°C
