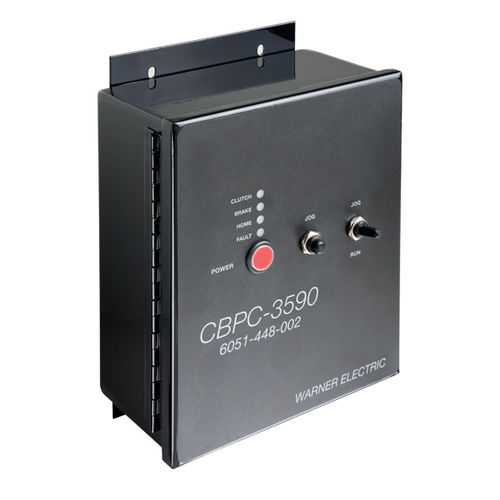

多軸配置 コントローラ CBPC-3590

単相閉ループポジショニング

クラッチブレーキ位置決め制御（CBPC）は、閉ループ制御動作のためにカウンタシステム、制御ロジック、クラッチブレーキ電源を組み込んだ専用制御装置です。CBPCはインクリメンタルエンコーダ入力とマーカパルスを使用し、1回転の位置登録を行います。シングルボード設計により、多数のボードとコントロール間の相互接続を排除し、不要な相互接続ケーブルを取り除くことで信頼性を向上させています。ボードが1枚なので、交換も簡単です。 制御装置には、クラッチオン、ブレーキオン、故障発生、原点パルスインジケータをフロントパネルに装備しています。さらに、前面パネルのラン・ジョグスイッチにより、ユーザーはセットアップやトラブルシューティングのために、コントロールを通常の走行モードまたはジョグモードで操作することができます。 特徴 CBPC 3590の特徴 マイクロプロセッサーベースのデザイン 初期セットアップの簡素化 CBC-1500-AHFCからの置き換え - 同じ設置面積とケーブル接続 内部ディスプレイとキーパッドにより、不正な調整を排除 制御「オフライン」リレー・オプションを含む故障通知機能 内部配線の削減 オプションのOEXアドオンボードで、極端なサイクルレートと精密なスタートストップが可能
